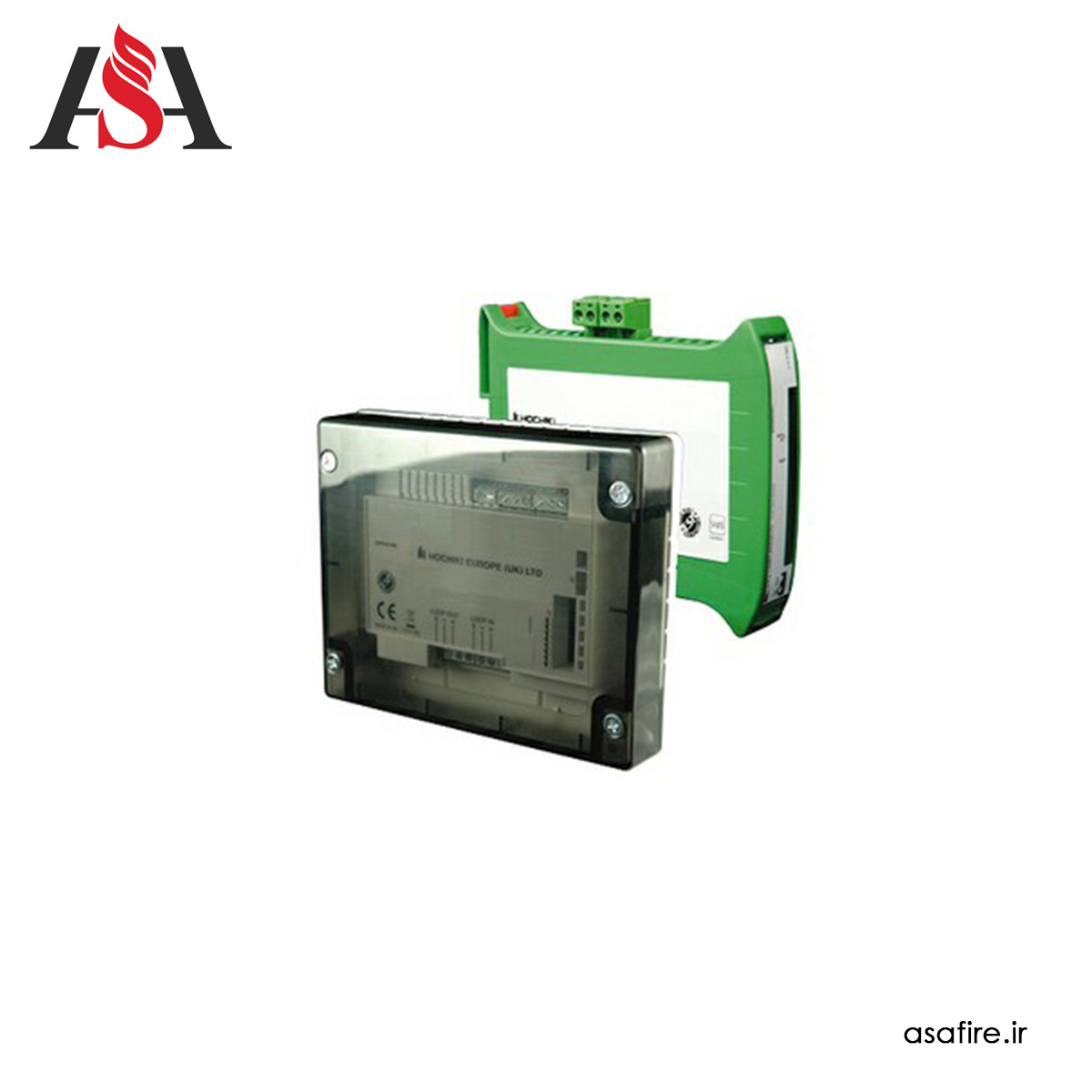

ماژول کنترل تجهیزات Hochiki مدل CHQ-PCM(SCI)

ماژول کنترل تجهیزات مدل CHQ-PCM(SCI) یک ماژول ورودی/خروجی آدرس‌پذیر لوپ است که دارای چهار خروجی رله تبدیلی مستقل و چهار ورودی نظارت‌شده می‌باشد. این خروجی‌ها با کنتاکت‌های خشک N/O و N/C طراحی شده‌اند و به صورت جداگانه تحت کنترل پنل اعلام حریق عمل می‌کنند. از این خروجی‌ها می‌توان برای کنترل تجهیزاتی مانند دمپرها، فن‌ها، سیستم‌های تهویه، یا خاموشی اضطراری تجهیزات صنعتی استفاده کرد.

ورودی‌های این ماژول برای نظارت محلی بر خطا یا آتش‌سوزی طراحی شده‌اند و به‌صورت کامل در برابر اتصال باز یا اتصال کوتاه پایش می‌شوند. در صورت نیاز، این نظارت می‌تواند به کمک کلیدهای DIL دوحالته در جفت‌ها فعال یا غیرفعال شود.

برای افزایش مقاومت در برابر شرایط محیطی، می‌توان از جعبه مخصوص CHQ-BACKBOX استفاده کرد که درجه حفاظت دستگاه را تا IP65 افزایش می‌دهد. همچنین نسخه قابل نصب روی ریل DIN این ماژول با نام CHQ-PCM/DIN(SCI) نیز در دسترس است. در پروژه‌هایی با سیم‌کشی سنگین، استفاده از قاب SMB-1 به همراه صفحه SMB-ADAPTOR توصیه می‌شود.

این ماژول با طراحی مقاوم، قابلیت کنترل چندمنظوره و سازگاری بالا با سیستم‌های اعلام حریق هوچیکی، گزینه‌ای ایده‌آل برای پروژه‌های صنعتی و ساختمانی محسوب می‌شود.

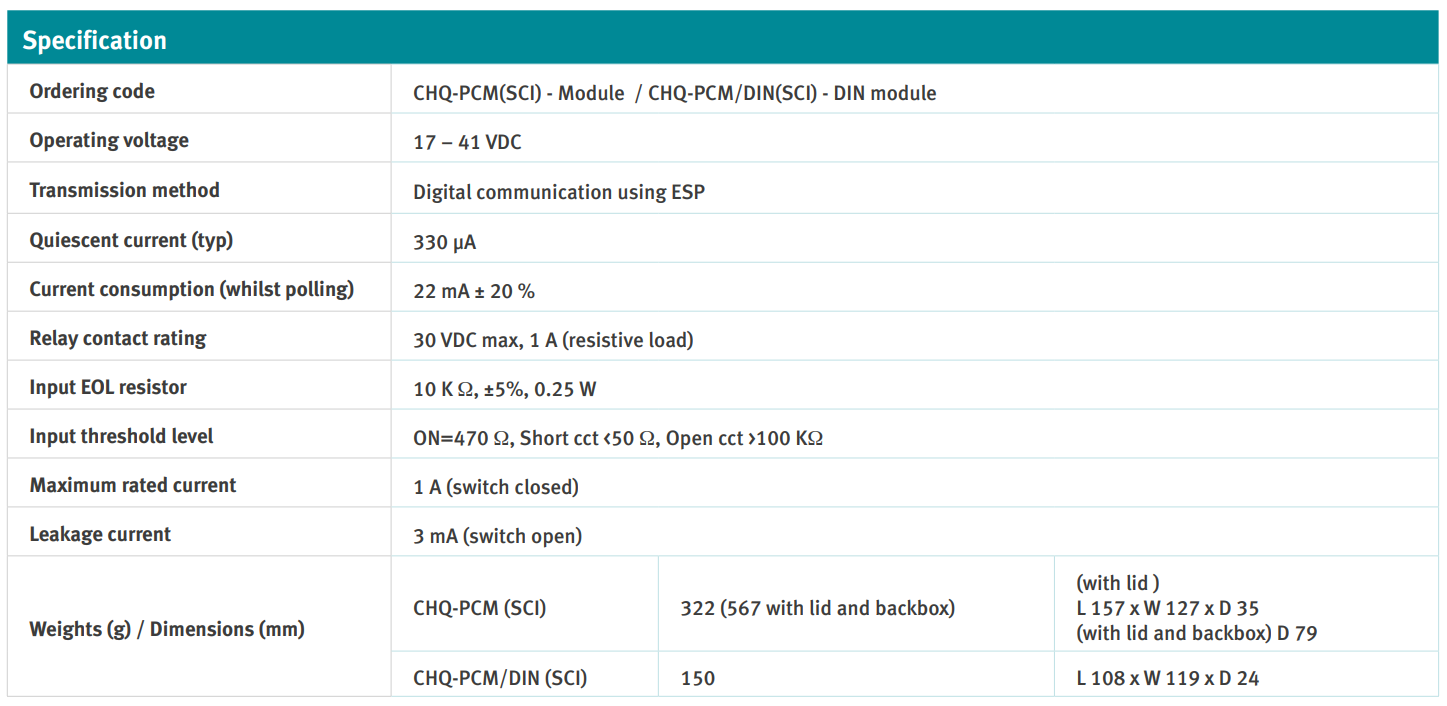

مشخصات فنی محصول
ماژول کنترل تجهیزات Hochiki مدل CHQ-PCM(SCI) و نسخه ریلی CHQ-PCM/DIN(SCI) در بازه ولتاژ 17 تا 41 ولت DC عمل می‌کند و از ارتباط دیجیتال ESP برای انتقال داده استفاده می‌کند. جریان آماده‌به‌کار آن حدود 330 میکروآمپر و جریان مصرفی در حالت نظرسنجی (Polling) حدود 22 میلی‌آمپر ±20٪ است.

خروجی‌های رله این ماژول دارای ظرفیت 1 آمپر در 30 ولت DC برای بار مقاومتی هستند. مقاومت انتهای خط (EOL) برابر 10 کیلو اهم ±5% با توان 0.25 وات است. سطوح آستانه ورودی شامل روشن شدن در 470 اهم، اتصال کوتاه کمتر از 50 اهم، و مدار باز بیش از 100 کیلو اهم می‌باشد.

حداکثر جریان مجاز در حالت بسته بودن سوئیچ 1 آمپر و جریان نشتی در حالت باز بودن سوئیچ 3 میلی‌آمپر است. وزن نسخه استاندارد 322 گرم (و 567 گرم با درپوش و جعبه نصب) بوده و ابعاد آن 157×127×35 میلی‌متر (با درپوش و جعبه نصب: عمق 79 میلی‌متر) است. نسخه ریلی DIN نیز وزنی معادل 150 گرم و ابعاد 108×119×24 میلی‌متر دارد.
