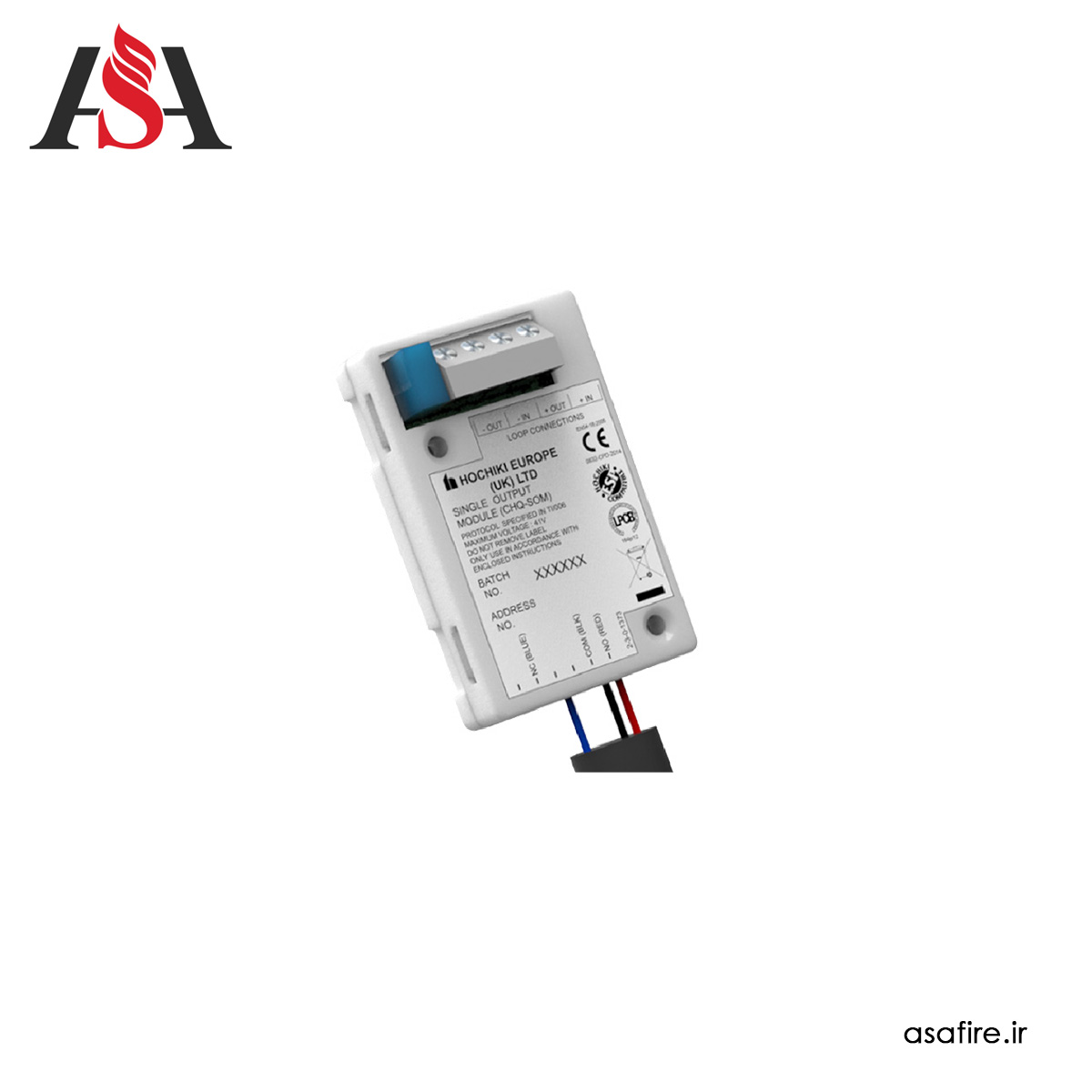

ماژول خروجی Hochiki مدل CHQ-SOM یک ماژول رلهای هوشمند است که امکان اتصال یک خروجی رله را به لوپ آدرسپذیر ESP فراهم میکند. این ماژول دارای یک رله بدون ولتاژ (Volt-Free) است که میتواند بهصورت نرمال باز (N/O) یا نرمال بسته (N/C) تنظیم شود. رله خروجی آن تا ۳۰ ولت DC و ۱ آمپر (بار مقاومتی) را پشتیبانی میکند.
ماژول CHQ-SOM دارای سه سیم رنگی از پیش آماده (Flying Leads) و یک ترمینال مخصوص برای اتصال به لوپ است که نصب را سریع و ایمن میسازد. برای حفظ تأییدیه LPCB، این دستگاه باید داخل باکس SMB-1 (یا باکس مشابه از جنس پلیکربنات مقاوم در برابر ضربه طبق استاندارد EN54-18:2005)** به همراه صفحه نصب SMB-ADAPTOR و با استفاده از پیچ یا مهره M3 نصب شود.
این ماژول یک گزینهی ایدهآل برای کنترل تجهیزات جانبی، مانند دربهای برقی، دمپرها و سیستمهای تهویه در سامانههای اعلام حریق آدرسپذیر است.

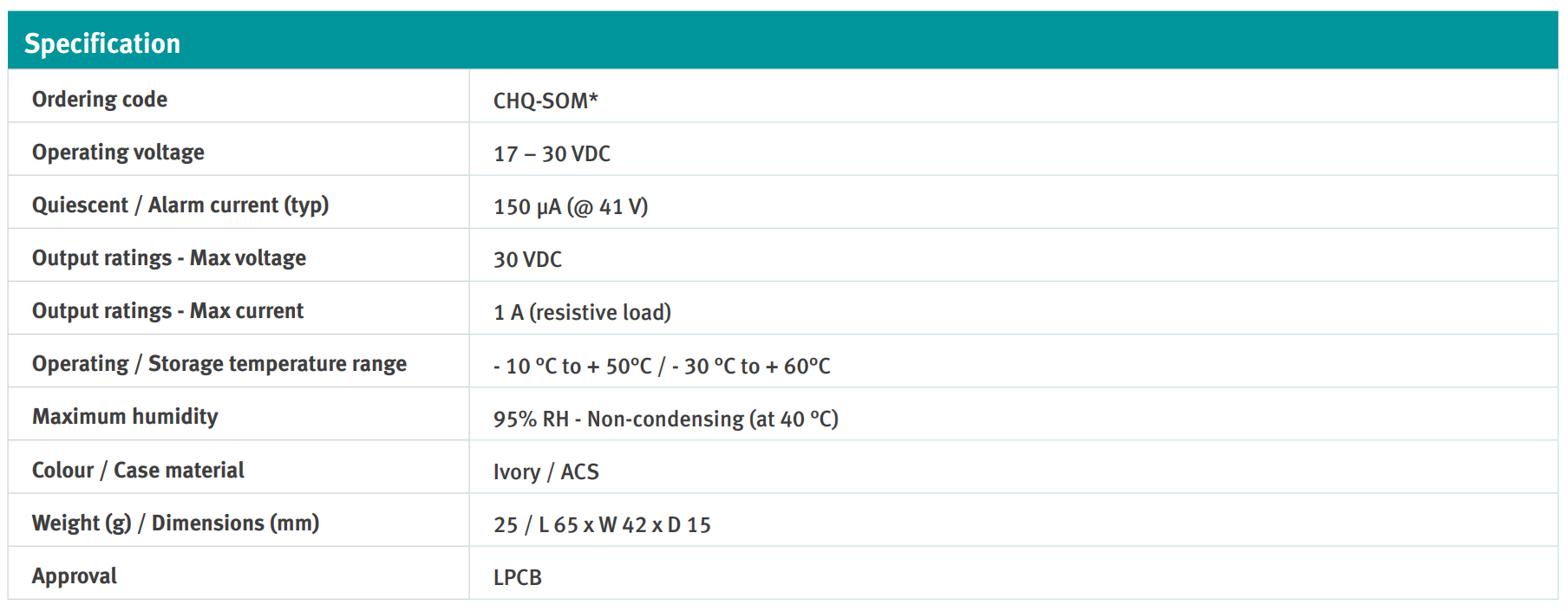

مشخصات فنی محصول
ماژول Hochiki مدل CHQ-SOM با ولتاژ کاری بین 17 تا 30 ولت DC عمل میکند و جریان حالت آمادهبهکار یا آلارم آن حدود 150 میکروآمپر در 41 ولت است. خروجی رله این ماژول برای ولتاژ حداکثر 30 ولت DC و جریان 1 آمپر (بار مقاومتی) طراحی شده است.
این ماژول در محدوده دمایی 10- تا 50+ درجه سانتیگراد در حالت کاری و 30- تا 60+ درجه سانتیگراد در حالت ذخیرهسازی عملکرد پایداری دارد. حداکثر رطوبت مجاز آن 95 درصد بدون میعان در دمای 40 درجه است.
بدنه دستگاه از جنس پلاستیک مقاوم ACS و به رنگ سفید عاجی (Ivory) ساخته شده است. وزن آن 25 گرم و ابعادش 65×42×15 میلیمتر است. این محصول دارای تأییدیه LPCB میباشد.
