سیستم اطفای حریق FM200  یکی از انواع سیستم‌های گازی اطفای حریق است که در طراحی آن از گاز هپتافلوئورپروپان HFC-227ea برای کنترل و خاموش کردن آتش استفاده می‌شود. این گاز بی‌رنگ بوده و میزان سمیت آن به اندازه‌ای کم است که خطری برای انسان ایجاد نمی‌کند. همچنین عملکرد این سیستم بر اساس جذب رادیکال‌های آزاد و ایجاد اختلال در زنجیره واکنش‌های شیمیایی آتش است. این مکانیسم موجب کاهش چشمگیر دما در محل آتش‌سوزی شده و در نتیجه حریق به سرعت مهار می‌شود.

مراحل طراحی سیستم اطفای حریق FM200

طراحی سیستم اطفای حریق FM200  فرآیندی چندمرحله‌ای است که برای اطمینان از عملکرد صحیح و ایجاد ایمنی لازم باید با دقت و طبق استانداردهای معتبر انجام شود. این فرآیند شامل تحلیل خطرات، محاسبات فنی، طراحی مهندسی است که هر مرحله جزئیات خاص خود را دارد. در ادامه به بررسی هریک از این مراحل می‌پردازیم:

1. ارزیابی خطرات احتمالی

در این بخش تمام عواملی که ممکن است موجب آتش‌سوزی شوند (به عنوان مثال اتصالی قطعات سرور یا آتش گرفتن اسناد کاغذی) ، مورد بررسی قرار می‌گیرند. مراحل این ارزیابی عبارت‌اند از:

  • شناسایی منابع بالقوه‌ خطر مانند تجهیزات الکتریکی، مواد قابل اشتعال و سایر عوامل ایجادکننده‌ حریق.
  • دسته‌بندی نوع آتش‌سوزی با توجه به ماهیت مواد موجود و شرایط محیطی.
  • بررسی و تطبیق با استانداردهای ایمنی مرتبط با سیستم‌های اطفای حریق برای اطمینان از انطباق با مقررات لازم.

2. بررسی نیازمندی‌های سیستم

در این مرحله، مشخصات فنی و الزامات عملیاتی سیستم تعیین می‌شود که عبارتند از:

  • مشخص کردن تجهیزات و فضاهایی که نیاز به حفاظت دارند.
  • تعیین محدوده دمایی عملیاتی سیستم، شامل حداقل و حداکثر دمایی که در آن سیستم به‌درستی عمل می‌کند.
  • محاسبه مقدار گاز FM200 مورد نیاز با در نظر گرفتن حجم فضا و نوع آتش‌سوزی.
  • انتخاب ظرفیت مناسب برای سیلندرهای ذخیره گاز، متناسب با میزان مورد نیاز برای اطفای حریق.
  • مشخص کردن نوع سیتم تشخیص بر اساس دتکتور های مکنده، دودی، نوری و …

3. انتخاب تجهیزات و اجزای سیستم

پس از تعیین نیازمندی‌ها، اجزای سیستم با توجه به مشخصات فنی انتخاب می‌شوند که عبارتند از:

  • انتخاب نوع نازل‌ها و تعداد مورد نیاز با توجه به محاسبات فنی و ابعاد فضای تحت پوشش.
  • طراحی مسیر لوله‌کشی و انتخاب سایز مناسب آن، به‌منظور اطمینان از توزیع یکنواخت و کافی گاز در محیط.
  • انتخاب سیستم کنترل و فعال‌سازی مناسب که می‌تواند به‌صورت الکتریکی، پنوماتیکی یا مکانیکی باشد.
  • نوع پنل اطفا، نوع و تعداد دتکتور ها، شاسی ها، آژیر و …

اجزای سیستم اطفای حریق گازی fm200

برای طراحی و اجرای سیستم FM-200، اجزای آن به دو بخش اصلی سیستم شناسایی و سیستم اطفا تقسیم میشوند.

هر یک از این بخش‌ها شامل اجزای مختلفی است که در ادامه به تفصیل بررسی می‌شود.

سیستم شناسایی حریق

وظیفه این بخش، شناسایی سریع و دقیق وقوع آتش‌سوزی و ارسال سیگنال به بخش اطفا جهت فعال‌سازی سیستم است. اجزای اصلی سیستم شناسایی عبارتند از:

 دتکتور دودی
این حسگرها وظیفه تشخیص دود ناشی از آتش را دارند. انواع مختلفی دارند، مانند دتکتور نوری (Optical)، دتکتور یونیزاسیون و دتکتور ترکیبی (مولتی)

در محیط‌هایی مانند دیتاسنتر، معمولاً از دتکتور ایر سمپلینک (مکنده) یا سیستم‌های تشخیص دود با سرعت بالا مانند Aspiration استفاده می‌شود.

دتکتور حرارتی
این حسگرها با تشخیص افزایش غیرعادی دما، وقوع آتش را گزارش می‌کنند. به دو صورت:

حرارتی ثابت و نرخ افزایش دما

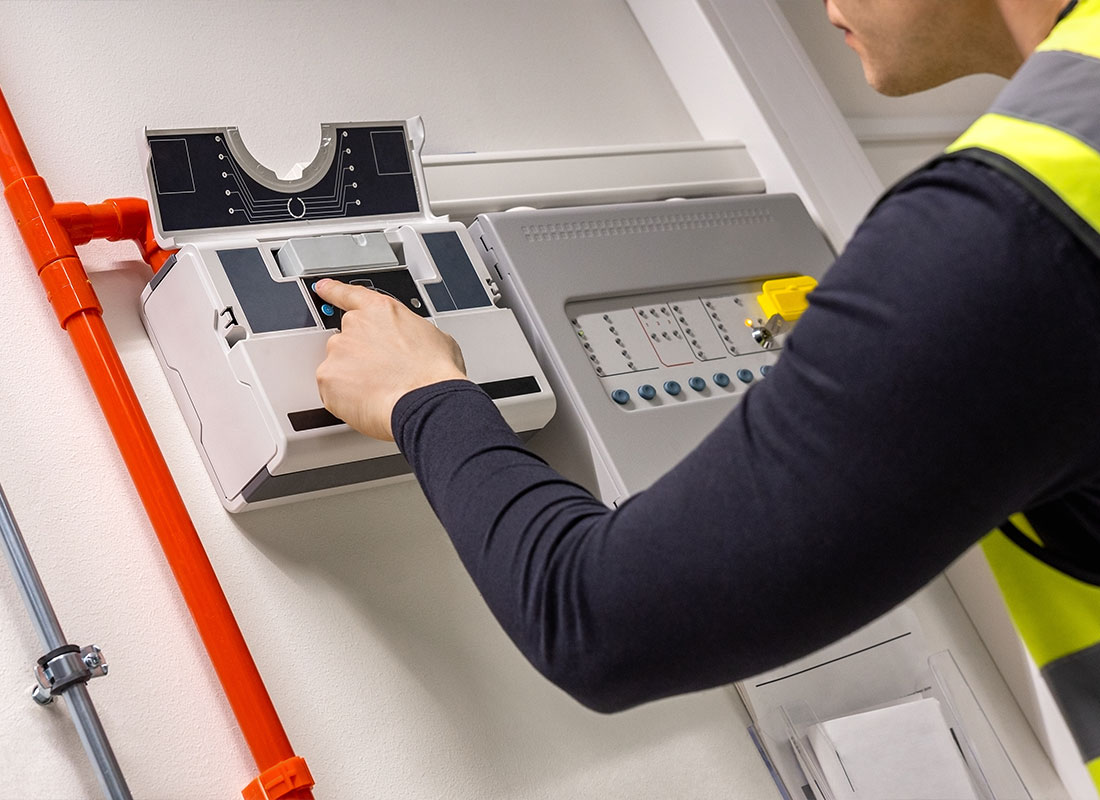

 پنل کنترل مرکزی
مغز متفکر سیستم است که تمامی اطلاعات را از سنسورها دریافت می‌کند و در صورت وقوع حریق، فرمان فعال‌سازی سیستم اطفا را صادر می‌کند. این پنل باید دارای قابلیت اعلام وضعیت، تست دستی، تنظیمات تأخیر و اتصال به سیستم هشدار باشد.

 شستی اعلام دستی حریق
جهت اعلام دستی حریق توسط پرسنل. در نقاط کلیدی و در دسترس نصب می‌شود.

سیستم هشدار صوتی و نوری
جهت اطلاع‌رسانی به افراد حاضر در محیط و اخطار قبل از تخلیه گاز، استفاده می‌شود.

سیستم اطفای گاز Fm200

این بخش از سیستم، وظیفه تخلیه گاز FM-200 در فضا و خاموش کردن آتش را دارد. اجزای اصلی آن شامل موارد زیر می‌باشد:

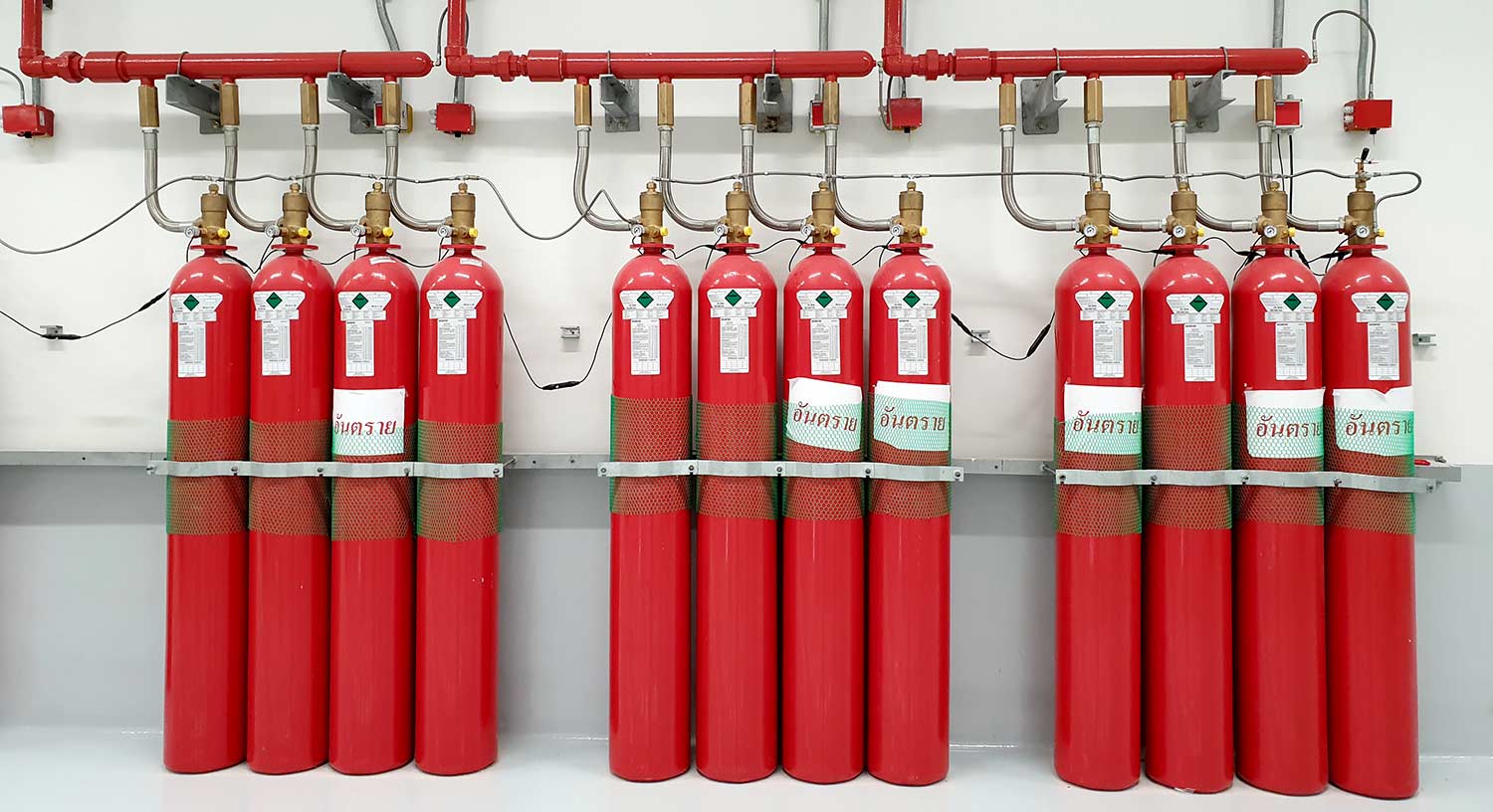

سیلندر گاز FM-200

مخزن‌هایی با فشار بالا که گاز FM-200 در آن‌ها ذخیره می‌شود. معمولاً فشار کاری این سیلندرها 25 یا 42 بار است.

شیر تخلیه

با دریافت سیگنال از پنل کنترل، شیر تخلیه را باز می‌کند. معمولاً برق 24 ولت برای فعال‌سازی آن استفاده می‌شود.

لوله‌کشی فشار بالا

گاز از طریق لوله‌های فولادی یا مسی با طراحی خاص به نازل‌ها منتقل می‌شود. لوله‌ها باید تحمل فشار بالا و استانداردهای خاص را داشته باشند.

نازل‌های پخش گاز

نقاط پایانی سیستم که گاز را به صورت مه (Mist) در فضا تخلیه می‌کنند. طراحی این نازل‌ها بسته به حجم و هندسه فضا، بسیار حساس و تخصصی است.

سوئیچ فشار

جهت اطلاع از تخلیه گاز یا فشار داخلی سیلندرها استفاده می‌شود. به سیستم مانیتورینگ متصل می‌شود.

نکات اجرایی سیستم FM200

طراحی سیستم اطفای حریق FM200  شامل چندین مرحله مهم است که باید با دقت انجام شود تا عملکرد سیستم در زمان آتش‌سوزی بهینه باشد. این فرآیند شامل محاسبه مقدار ماده اطفایی، طراحی مسیر لوله‌کشی، بررسی افت فشار، جانمایی نازل‌ها و تعیین تعداد سیلندرهای ذخیره‌سازی است.

یکی از بخش‌های کلیدی در طراحی این سیستم، تعیین مقدار دقیق گاز FM200  مورد نیاز برای پوشش کامل فضای مدنظر است. این مقدار بر اساس عواملی مانند غلظت طراحی مناسب برای نوع آتش‌سوزی، زمان مورد نیاز برای اطفای کامل، احتمال نشت گاز و سایر الزامات ایمنی مشخص می‌شود.

چیدمان لوله‌کشی و مسیر عبور گاز نیز باید به گونه‌ای طراحی شود که توزیع گاز در محیط به‌صورت یکنواخت انجام گیرد. به همین دلیل محل دقیق نصب نازل‌های تخلیه بر اساس حجم فضا، میزان افت فشار در طول مسیر لوله‌کشی و سایر الزامات فنی تعیین می‌شود. همچنین بادی به موارد زیر نیز توجه شود.

  • حجم دقیق فضای تحت پوشش باید به درستی محاسبه شود.

  • غلظت گاز باید با توجه به نوع خطر و استاندارد NFPA-2001 تعیین شود.

  • سیستم باید قابلیت تأخیر در تخلیه جهت تخلیه اضطراری افراد را داشته باشد.

  • حتماً باید تست نهایی پس از نصب انجام شود.

در نهایت اگر نیاز به طراحی سیستم اطفای حریق FM200 دارید میتوانید همین حالا با مشاوران ما تماس بگیرید.
