بوق زدن مداوم یا روشن شدن چراغهای هشدار روی پنل اعلام حریق لزوماً به معنای بروز آتشسوزی نیست. در بیشتر موارد، این وضعیت به دلیل اختلالات الکتریکی، قطعی کابلکشی، افت ولتاژ باتریها یا ایراد در تجهیزات جانبی رخ میدهد. سیستمهای اعلام حریق طبق ضوابط استاندارد طراحی میشوند تا کوچکترین نقص در پیوستگی مدارها را از طریق چراغهای سیگنال، بوق داخلی یا کدهای خطا روی صفحه نمایش نشان دهند. عیبیابی اصولی سیستم منوط به شناخت دقیق معماری مدارها، خطوط ارتباطی و نحوه عملکرد مرکز کنترل است.
عیبیابی پنل اعلام حریق چیست؟
عیبیابی پنل اعلام حریق به فرآیند شناسایی، تحلیل و رفع انواع خطاهای الکتریکی، ارتباطی و سختافزاری در مرکز کنترل و تجهیزات متصل به آن گفته میشود. هدف اصلی این فرآیند، خارج کردن سیستم از حالت خطا و بازگرداندن آن به شرایط نظارتی استاندارد و عادی است.
خطاها و ارورهای پنل معمولاً در چند دسته کلی رخ میدهند:
- خطاهای خطوط ارتباطی و لوپها: مانند قطعی سیمکشی، اتصال کوتاه و اتصال کابل به بدنه یا زمین.
- خطاهای منبع تغذیه و پشتیبان: شامل قطعی برق اصلی ۲۲۰ ولت، افت ولتاژ، خراب شدن یا عدم اتصال باتریها.
- خطاهای مدارهای هشدار و آژیرها: اختلال در مدارهای خروجی و خرابی تجهیزات هشداردهنده.
- خطاهای عمومی و نرمافزاری: پیامهای کلی که ناشی از عدم پاسخدهی قطعات یا اختلال در برد اصلی است.
علت بوق زدن پنل اعلام حریق چیست؟
بوق زدن پنل اعلام حریق معمولاً نشاندهنده بروز یک خطای فنی، تغییر وضعیت تجهیزات نظارتی یا قطعی برق ورودی ۲۲۰ ولت شهری است و لزوماً به معنای وقوع حریق نیست. زمانی که سیستم دچار نقص در سیمکشی یا افت ولتاژ میشود، بوق داخلی (Buzzer) فعال شده تا اپراتور را از وجود مشکل مطلع سازد.
آیا خطای عمومی (General Fault) به معنی آتشسوزی است؟ این خطا چگونه رفع میشود؟
خیر، خطای عمومی صرفاً یک هشدار کلی درباره وجود نقص فنی در سختافزار، کابلکشی، منبع تغذیه یا عدم پاسخدهی یکی از تجهیزات است. برای ردیابی دقیق این خطا، تکنسین باید جزئیات کدهای مکمل روی صفحه نمایش را بررسی کند.
در صورت نیاز به تعویض یا ارتقای مرکز کنترل، بررسی مشخصات فنی انواع کنترل پنل اعلام حریق راهگشا خواهد بود.
تفاوت حالتهای Alarm، Trouble و Supervisory چیست؟
برای برخورد درست با پیامهای سیستم، درک تفاوت سه وضعیت اصلی مرکز کنترل ضروری است:
| وضعیت سیستم | مفهوم سیگنال | اقدام عملیاتی لازم |
| آلارم (Alarm) | شناسایی دود، حرارت یا فعال شدن شستی (حریق واقعی یا کاذب) | تخلیه فوری ساختمان، فعال شدن آژیرها و اطلاع به آتشنشانی |
| خطا (Trouble) | بروز نقص فنی در زیرساختهای الکتریکی، سیمکشی یا تغذیه سیستم | عیبیابی مدارها توسط تکنسین بدون نیاز به تخلیه ساختمان |
| نظارتی (Supervisory) | تغییر وضعیت تجهیزات جانبی (مانند شیرهای کنترل اسپرینکلر) | بازگرداندن تجهیز جانبی به حالت عملیاتی عادی |
روشهای برطرف کردن خطای عمومی و منبع تغذیه چیست؟
برای برطرف کردن خطای عمومی، مراحل عیبیابی کنترل پنل اعلام حریق باید به ترتیب زیر انجام شوند:
- قطع صدای هشدار صوتی: دکمه سکوت (Silence) یا تایید (Acknowledge) را فشار دهید تا صدای بوق مرکز کنترل قطع شود. این اقدام صرفاً هشدار صوتی را خاموش میکند و علت اصلی خطا را برطرف نخواهد کرد.
- استخراج کد دقیق از صفحه نمایش: متن و کدهای نمایشدادهشده روی صفحه نمایش شامل شماره زون، آدرس سنسور یا عبارت فنی خطا را یادداشت کنید.
- بررسی ورودیها و اتصالات: ترمینالهای اصلی برد، فیوز ورودی ۲۲۰ ولت و اتصالات باتری را از نظر محکم بودن پیچها و عدم وجود خوردگی بررسی کنید.
- بررسی تنظیمات اختصاصی تجهیزات: در برخی برندها، وضعیت کلیدهای تنظیم زون یا سطح دسترسی باید بر اساس مستندات رسمی سازنده چک شود.
خطای اتصال به زمین (Ground Fault) چگونه ایجاد و رفع میشود؟
خطای اتصال به زمین زمانی رخ میدهد که یکی از سیمهای مثبت یا منفی مدارها یا شیلد کابل بر اثر آسیبدیدگی عایق، به بدنه فلزی مرکز کنترل، جعبههای تقسیم، لولههای فلزی یا اسکلت ساختمان برخورد کند.
در پروژههای حساس، بررسی اتصالات مجزا مانند سیستمهای اعلام و اطفای حریق تابلو برق نیز جهت اطمینان از عدم اتصال بدنه ضروری است.
برای ردیابی این خطا:
- تمام لوپها و مدارهای خروجی آژیر را از ترمینالهای مرکز کنترل جدا کنید تا مشخص شود ارور پاک میشود یا خیر.
- مدارها را تکبهتک متصل کرده تا مداری که باعث بروز خطا میشود شناسایی گردد.
- در مدار معیوب، با استفاده از مولتیمتر میزان امپدانس هر رشته سیم را نسبت به ترمینال زمین یا بدنه فلزی سنجش کنید.
در محیطهای حساسی مانند دیتاسنترها که تراکم کابلکشی بالا است، خطای Ground Fault به دلیل برخورد سیمها با لولههای فلزی یا اسکلت ساختمان شایعتر است. برای آشنایی با استانداردهای حفاظتی ویژه در این محیطها، مقاله تخصصی [اعلام حریق اتاق رک] را مطالعه کنید.
هشدار ایمنی: اندازهگیریها و تستهای الکتریکی روی مدارهای متصل به برق شهر یا خطوط دارای ولتاژ بالا باید صرفاً توسط تکنسین واجد صلاحیت و با رعایت کامل دستورالعملهای ایمنی انجام شود.
علت خطای مدار باز (Open Circuit) و اتصال کوتاه (Short Circuit) چیست؟
مدار باز: نشاندهنده قطعی کامل در مسیر کابلکشی، شل شدن سیم در ترمینال تجهیزات، یا جدا شدن مقاومت انتهای خط است. جهت جلوگیری از بروز این خطاها در مرحله اجرا، بررسی ضوابط طراحی نقشه اعلام حریق الزامی است.
اتصال کوتاه: بر اثر برخورد مستقیم سیمهای مثبت و منفی یک مدار یا خرابی داخلی تجهیزات رخ میدهد.
علت خطای آژیر (Sounder Fault) چیست و مقاومت EOL چه کاربردی دارد؟
خطای آژیر کنترل پنل اعلام حریق به وجود اختلال الکتریکی در مدارهای خروجی آژیرها و تجهیزات هشداردهنده اشاره دارد. مدارهای خروجی آژیر برای سنجش پیوستگی کابلکشی به یک مقاومت انتهای خط (EOL Resistor) متکی هستند. مرکز کنترل با ارسال جریان نظارتی کوچک و اندازهگیری افت ولتاژ روی این مقاومت، سلامت مسیر را مانیتور میکند.
- نقش مقاومت انتهای خط: اگر کابل قطع شود، جریان به مقاومت نمیرسد و خطای مدار باز صادر میشود. در صورت اتصالی سیمها نیز خطای اتصال کوتاه ثبت میگردد.
- مقادیر مقاومت انتهای خط: مقادیر ۴.۷ یا ۱۰ کیلواهم متداول هستند، اما مقدار دقیق آن باید از دفترچه راهنمای سازنده استخراج شود. برای مثال در برندهای پرکاربرد مانند تجهیزات اعلام حریق زیتکس، این اعداد طبق کاتالوگ رسمی تنظیم میشوند.
- جریانکشی آژیرها: مجموع جریان مصرفی تمام آژیرها نباید از حداکثر ظرفیت خروجی مدار تجاوز کند، در غیر این صورت باعث سوختن فیوز خروجی میشود.
علت خطای باتری (Battery Fault) و منبع تغذیه پنل اعلام حریق چیست؟
خطای قطعی برق اصلی: این خطا به معنی قطع شدن برق ورودی ۲۲۰ ولت یا سوختن فیوز ورودی مرکز کنترل است که سیستم را بلافاصله روی باتریها منتقل میکند.
علت خطای باتری: افت ولتاژ باتریها به زیر حد مجاز، افزایش مقاومت داخلی بر اثر فرسودگی، شل بودن سوکتها یا قطعی مدار شارژر علت بروز این خطا است.
تست ولتاژ تحت بار: ولتاژ باتریها باید در حالت قطعی برق شهر و زیر بار (هنگام آلارم کامل سیستم) سنجیده شود. اگر ولتاژ کل سیستم ۲۴ ولت زیر بار به زیر ۲۰.۴ ولت افت کند، باتریها نیازمند تعویض هستند.
تعویض باتریها: عمر مفید باتریها بین ۳ تا ۵ سال است. جهت رعایت استانداردهای کابلکشی و تعویض تجهیزات میتوانید از راهنمای نصب و راه اندازی سیستم اعلام حریق استفاده کنید.
آیا میتوان خطای پنل اعلام حریق را بدون تکنسین رفع کرد؟

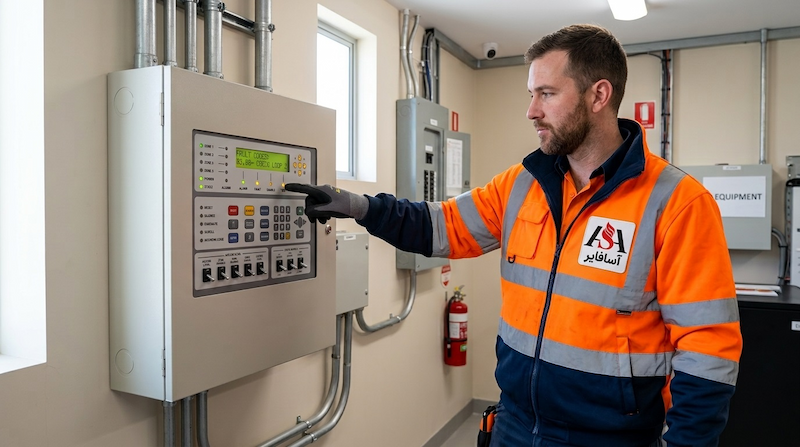

بررسیهای اولیه مانند قطع صدای بوق یا چک کردن فیوز برق شهر توسط اپراتور قابل انجام است؛ اما عیبیابی مدارهای تخصصی، ردیابی اتصال به زمین و تست ولتاژ باتریها باید حتماً توسط تکنسین متخصص انجام شود. برای بررسی وضعیت فنی سیستم و دریافت مشاوره تخصصی جهت تعمیر پنل اعلام حریق ، میتوانید از طریق شمارههای مندرج در سایت با کارشناسان آسا فایر تماس بگیرید.

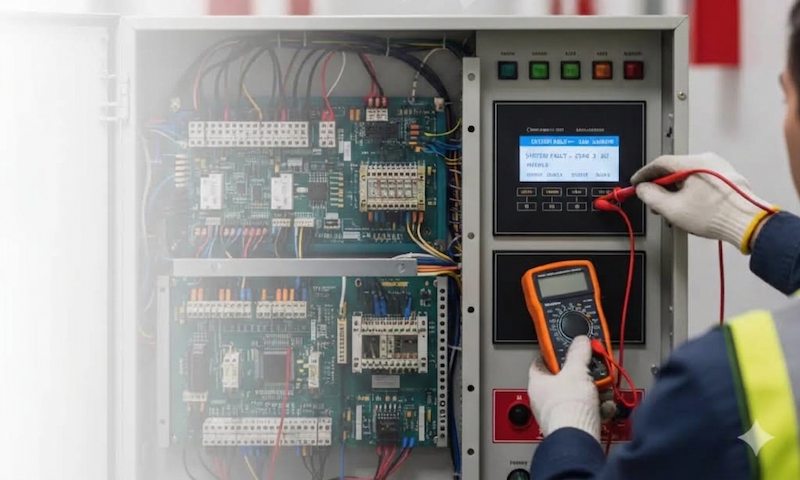

چکلیست سریع عیبیابی FACP برای تکنسینها
مرکز کنترل اعلام حریق یا همان FACP (مخفف عبارت Fire Alarm Control Panel به معنی پنل کنترل اعلام حریق)، هسته اصلی و مغز متفکر سیستم اعلام حریق است.
جدول زیر راهحلهای اجرایی متناسب با کدهای خطای رایج مرکز کنترل را خلاصه میکند:
| کد خطا / علامت روی پنل | علت احتمالی | اقدام عملیاتی جهت رفع خطا |
| خطای عمومی (General Fault) | قطعی کابل، افت ولتاژ یا خرابی تجهیزات جانبی | بررسی کدهای روی صفحه نمایش، قطع صدای بوق و چک کردن فیوزها |
| اتصال به زمین (Ground Fault) | برخورد سیم مثبت/منفی یا شیلد کابل با بدنه فلزی یا اسکلت | جدا کردن تکبهتک لوپها و اندازهگیری امپدانس رشتهها نسبت به زمین |
| مدار باز (Open Circuit) | قطعی در مسیر سیمکشی یا جدا شدن مقاومت انتهای خط | بررسی ترمینالها، اصلاح کابلکشی و تست مقاومت انتهای خط |
| اتصال کوتاه (Short Circuit) | برخورد مستقیم سیمهای مثبت و منفی یا خرابی تجهیزات | تست سیمکشی با مولتیمتر و بررسی عملکرد ایزولاتورهای لوپ |
| خطای آژیر (Sounder Fault) | قطعی یا اتصالی در مدار آژیرها یا جریانکشی بیش از حد | چک کردن مقاومت انتهای خط مدار آژیر و محاسبه مجموع جریان آژیرها |
| خطای منبع تغذیه (Power / Battery Fault) | قطع برق ۲۲۰ ولت یا خراب شدن و افت ولتاژ باتریها | بررسی فیوز ورودی، برق شهر و تست ولتاژ باتریها در حالت زیر بار |
