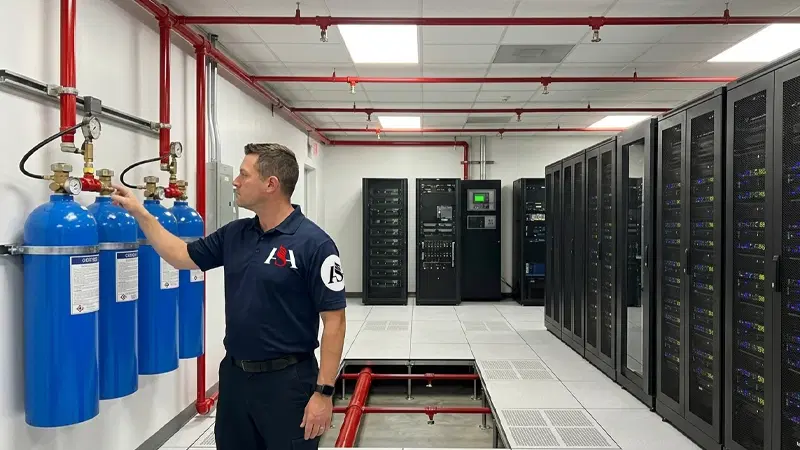

اعلام حریق اتاق رک برای شناسایی سریع حریق در محیطی طراحی می‌شود که تجهیزات الکترونیکی متراکم، کابل‌های متعدد و جریان هوای مداوم دارد. در چنین فضایی، تشخیص دیرهنگام دود می‌تواند باعث آسیب به تجهیزات، قطعی سرویس و از دست رفتن داده‌ها شود. به همین دلیل، انتخاب دتکتور، روش کشف زودهنگام و سیستم اطفاء باید متناسب با ساختار واقعی اتاق رک انجام شود.
اتاق رک چیست و چه تفاوتی با اتاق سرور دارد؟
رک (Rack) کابینتی استاندارد برای نصب و سازمان‌دهی سرورها، سوئیچ‌ها، تجهیزات ذخیره‌سازی، فایروال، PDU و سایر تجهیزات شبکه است. رک علاوه بر نگهداری تجهیزات، در مدیریت کابل‌ها، توزیع برق و گردش هوا نیز نقش دارد.
همه سازمان‌ها زیرساخت یکسانی ندارند. یک شرکت کوچک ممکن است فقط یک سرور یا چند تجهیز محدود داشته باشد، در حالی که سازمان‌های بزرگ و دیتاسنترها معمولاً از چندین رک با تجهیزات متراکم، سرمایش تخصصی، برق پشتیبان و کابل‌کشی گسترده استفاده می‌کنند.
بنابراین سیستم اعلام حریق اتاق رک با یک اتاق سرور کوچک لزوماً یکسان نیست. اگر فضای شما یک اتاق سرور کوچک با تجهیزات محدود است، راهکارهای آن را در مقاله اعلام حریق اتاق سرور بررسی کرده‌ایم.
اعلام حریق اتاق رک چگونه طراحی می‌شود؟
اعلام حریق اتاق رک معمولاً یک سیستم چندلایه است که می‌تواند شامل دتکتورهای مکنده هوا (ASD)، دتکتورهای دود، سنسورهای حرارتی، LHD و در پروژه‌های حساس، تجهیزات تشخیص موضعی داخل رک باشد.
هدف اصلی، تشخیص حریق در سریع‌ترین مرحله ممکن و پیش از گسترش آن به سایر تجهیزات است. طراحی باید شرایط داخل رک‌ها، فضای زیر کف کاذب، سقف کاذب، مسیر کابل‌ها و جریان هوای سیستم سرمایش را نیز در نظر بگیرد.
چرا دتکتورهای دود معمولی در اتاق رک کارایی کافی ندارند؟
در اتاق‌های رک، جریان هوای شدید سیستم سرمایش می‌تواند دود را جابه‌جا یا رقیق کند و رسیدن آن به دتکتور سقفی را به تأخیر بیندازد. به همین دلیل، اتکا به دتکتور نقطه‌ای به‌عنوان تنها روش تشخیص، بدون بررسی جریان هوا و معماری فضا، همیشه مناسب نیست.
در فضاهای حساس، سیستم نمونه‌گیری هوا یا ASD می‌تواند هوای محیط را به‌صورت مداوم از طریق شبکه لوله‌ها نمونه‌برداری و ذرات دود را در مراحل اولیه شناسایی کند. این فناوری در محیط‌های دیتاسنتری و فضاهای دارای جریان هوای بالا کاربرد گسترده‌ای دارد.
الزامات طراحی و انتخاب تجهیزات اعلام حریق باید با استانداردهای مربوطه، از جمله NFPA 72، هماهنگ باشد.
برای آشنایی بیشتر با فناوری نمونه‌گیری هوا، مقاله دتکتور مکنده چیست را مطالعه کنید
چرا آب، پودر شیمیایی و CO₂ در اتاق رک می‌توانند مشکل‌ساز باشند؟
در اتاق رک، ماده اطفاء باید علاوه بر کنترل حریق، حداقل آسیب ثانویه به تجهیزات و افراد را ایجاد کند:
- آب: می‌تواند به تجهیزات الکترونیکی آسیب بزند؛ البته در برخی پروژه‌ها سیستم‌های Pre-Action با طراحی مهندسی قابل استفاده هستند.
- پودر شیمیایی: روی بردها و تجهیزات باقی می‌ماند و پاک‌سازی آن دشوار است و می‌تواند باعث آسیب یا خوردگی ثانویه شود.
- CO₂: پسماندی باقی نمی‌گذارد، اما غلظت لازم برای اطفاء می‌تواند برای افراد خطرناک باشد و به تمهیدات ایمنی و طراحی دقیق نیاز دارد.
به همین دلیل، در بسیاری از پروژه‌های اتاق رک، سیستم‌های اطفای گازی Clean Agent یا Inert Gas به‌عنوان گزینه‌های قابل بررسی مطرح هستند؛ انتخاب نهایی باید بر اساس ارزیابی خطر و طراحی مهندسی انجام شود.
کابل‌های حرارتی لینیار (LHD) در اتاق رک چه کاربردی دارند؟
در مسیرهای طولانی کابل، سینی کابل و فضاهایی که نصب دتکتور نقطه‌ای دشوار است، کابل حرارتی لینیار (LHD) می‌تواند برای تشخیص افزایش دما استفاده شود.
برای رک‌های متراکم یا بسیار حساس نیز، بسته به ارزیابی ریسک، می‌توان از سنسورهای حرارتی یا Hot Spot Detection در داخل رک استفاده کرد تا افزایش غیرطبیعی دما در نزدیکی تجهیزات پرخطر شناسایی شود.

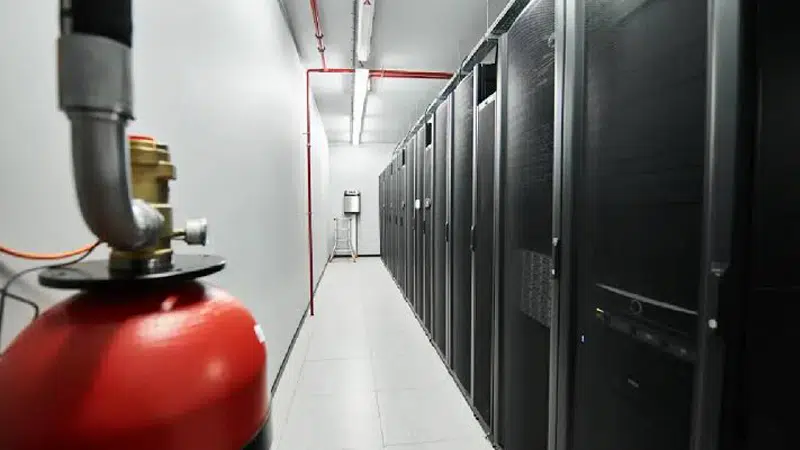

بهترین روش اطفای حریق اتاق رک چیست؟
روش اطفاء باید بر اساس نوع تجهیزات، حجم فضای حفاظت‌شده، حضور افراد و سناریوی حریق انتخاب شود. برای تجهیزات الکترونیکی حساس، Clean Agent و گازهای اینرت از گزینه‌های قابل بررسی هستند، زیرا پس از تخلیه پسماند جامد بر جای نمی‌گذارند.
گزینه‌های رایج شامل موارد زیر هستند:
- FM-200: مناسب برای حفاظت از تجهیزات حساس، با نیاز به بررسی ملاحظات زیست‌محیطی و طراحی.
- FK-5-1-12: عامل پاک با کاربرد در فضاهای دارای تجهیزات الکترونیکی.
- IG-541 و IG-55: گازهای اینرت بدون پسماند جامد که به سیلندرهای پرفشار و طراحی مناسب نیاز دارند.
انتخاب عامل اطفاء و طراحی سیستم باید مطابق الزامات پروژه و استاندارد NFPA 2001 انجام شود.
آیا اطفای موضعی داخل رک هم لازم است؟
در پروژه‌هایی که چند رک حیاتی یا نقاط پرخطر وجود دارد، سیستم اطفای موضعی Direct Tubing می‌تواند به‌عنوان یک لایه مکمل استفاده شود. لوله حساس به حرارت داخل رک و نزدیک نقاط پرخطر قرار می‌گیرد و در صورت رسیدن دما به محدوده عملکرد، عامل اطفاء را مستقیماً در محل حریق آزاد می‌کند.
این روش با Total Flooding کل اتاق متفاوت است و برای حفاظت موضعی یک رک یا تجهیز طراحی می‌شود. جزئیات بیشتر در صفحه اطفای حریق رک روم آمده است.
طراحی سیستم اعلام و اطفای حریق اتاق رک شامل چه مواردی است؟
یک طراحی اصولی باید حداقل این موارد را بررسی کند:
- تعداد، چیدمان و تراکم رک‌ها
- جریان هوای سیستم سرمایش
- فضای زیر کف و سقف کاذب
- مسیر کابل‌ها و سینی‌های کابل
- نیاز به ASD و LHD
- حفاظت موضعی رک‌های حیاتی
- انتخاب عامل اطفاء و محاسبه حجم حفاظت‌شده
- یکپارچگی فضای اتاق برای سیستم‌های Total Flooding
- برق و باتری پشتیبانی
- منطق Cause & Effect
- اتصال به BMS و تجهیزات تهویه مطبوع
برای بررسی راهکارهای اجرایی، صفحه طراحی و اجرای اطفای حریق اتاق سرور نیز قابل استفاده است.
اتصال سیستم اعلام حریق اتاق رک به BMS چگونه انجام می‌شود؟
سیستم اعلام حریق می‌تواند بر اساس سناریوی پروژه با BMS، HVAC و سیستم اطفاء یکپارچه شود. در یک سناریوی نمونه، Pre-Alarm برای هشدار اولیه، تأیید حریق یا Cross-Zoning برای فعال‌شدن منطق بعدی و سپس فرمان‌های مربوط به تهویه مطبوع، دمپرها و سیستم اطفاء اجرا می‌شوند.
زمان تأخیر تخلیه و منطق فرمان‌ها عدد ثابتی برای همه پروژه‌ها نیست و باید بر اساس نوع سیستم، عامل اطفاء، شرایط فضا و الزامات طراحی تعیین شود.
علت خطای پنل اعلام حریق اتاق رک چیست؟
آلودگی دتکتورها، خرابی سنسور، مشکلات کابل‌کشی، افت ولتاژ باتری و شرایط نامناسب محیطی می‌توانند باعث خطا یا آلارم کاذب شوند. سرویس دوره‌ای و بررسی سریع کدهای Trouble برای جلوگیری از اختلال در عملکرد سیستم ضروری است.
برای بررسی دقیق‌تر، مقاله علت خطای پنل اعلام حریق را بخوانید.

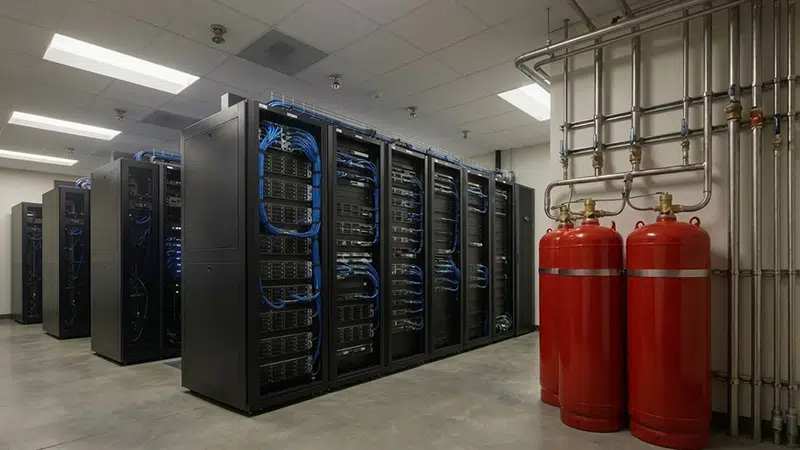

چک‌لیست سریع طراحی سیستم اعلام و اطفای حریق اتاق رک
قبل از اجرای پروژه بررسی کنید:
- تعداد و چیدمان رک‌ها مشخص شده است.
- جریان هوا و سیستم سرمایش بررسی شده است.
- زیرکف و سقف کاذب ارزیابی شده‌اند.
- مسیرهای کابل‌کشی مشخص هستند.
- نیاز به ASD و LHD بررسی شده است.
- روش اطفاء متناسب با تجهیزات انتخاب شده است.
- Cause & Effect و اتصال BMS مشخص شده است.
- برق و باتری پشتیبان پیش‌بینی شده است.
- برنامه تست و نگهداری سیستم تعیین شده است.
انتخاب دتکتور، ASD، LHD و سیستم اطفاء باید براساس تعداد رک‌ها، نوع تجهیزات، جریان هوا، مسیر کابل‌ها و شرایط فضای حفاظت‌شده انجام شود. اگر در مرحله طراحی، تجهیز یا بازسازی اتاق رک هستید، کارشناسان آسافایر می‌توانند شرایط پروژه را بررسی و برای انتخاب راهکار مناسب اعلام و اطفای حریق مشاوره تخصصی ارائه کنند.
