در سیستمهای اعلام حریق، اولین و حیاتیترین حلقه زنجیره ایمنی «دتکتور» است. دتکتور در سادهترین تعریف، حسگری هوشمند است که تغییرات غیرعادی در محیط – مانند افزایش دود، حرارت، گازهای سمی یا شعله – را تشخیص میدهد و قبل از آنکه حادثه به مرحله بحرانی برسد، سیگنال هشدار را به پنل مرکزی ارسال میکند. به بیان دقیقتر، دتکتور نقش چشم و گوش سیستم ایمنی ساختمان را ایفا میکند؛ قطعهای که دائماً شرایط محیط را پایش میکند و کوچکترین نشانههای خطر را به یک پیام قابلفهم برای سیستم تبدیل مینماید.
کاربرد دتکتور فقط اعلام حریق نیست؛ بلکه تشخیص زودهنگام شرایط پیشحریق است. همین تشخیص سریع، تفاوت میان یک خسارت محدود و یک فاجعه گسترده را رقم میزند. در ساختمانهای مسکونی، اداری، صنعتی و حتی فضاهای خاص مانند دیتاسنترها یا پارکینگها، انتخاب نوع صحیح دتکتور مستقیماً با سطح ایمنی، کاهش خسارت و حتی حفظ جان افراد در ارتباط است.
بهطور خلاصه، اگر سیستم اعلام حریق را یک ساختار هوشمند بدانیم، دتکتور نقطه شروع تصمیمگیری آن است؛ جایی که خطر شناسایی میشود و واکنش آغاز میگردد.
انواع دتکتور
در یک سیستم اعلام حریق، انتخاب نوع دتکتور صرفاً یک انتخاب تجهیزاتی نیست، بلکه یک تصمیم مهندسی بر پایه نوع کاربری فضا، سناریوی احتمالی حریق و شرایط محیطی است. هر نوع دتکتور برای شناسایی نشانه خاصی از خطر طراحی شده؛ برخی به دود حساساند، برخی به حرارت یا شعله و برخی نیز گازهای سمی یا قابلانفجار را پایش میکنند. تفاوت در فناوری سنجش و مکانیزم عملکرد باعث میشود هر کدام در محیط مشخصی بهترین کارایی را داشته باشند. به همین دلیل شناخت دقیق انواع دتکتور و درک کاربرد هر یک، پیشنیاز طراحی یک سیستم ایمنی مؤثر و قابلاعتماد است. در ادامه، انواع اصلی دتکتورها و ویژگیهای فنی هرکدام بهصورت جداگانه بررسی میشوند.
دتکتور دودی
دتکتور دودی یکی از رایجترین و در عین حال حساسترین تجهیزات در سیستمهای اعلام حریق است که بر پایه شناسایی ذرات معلق ناشی از احتراق در هوا عمل میکند. برخلاف تصور عمومی، این تجهیز صرفاً «آتش» را تشخیص نمیدهد، بلکه حضور دود را بهعنوان نخستین نشانه شروع حریق شناسایی میکند. از آنجا که در بسیاری از آتشسوزیها، دود پیش از شعلهور شدن گسترده تولید میشود، دتکتور دودی ابزار تشخیص زودهنگام محسوب میشود و نقش کلیدی در کاهش تلفات و خسارت دارد.
عملکرد این نوع دتکتور مبتنی بر تحلیل تغییرات فیزیکی در هوای محیط است. زمانی که ذرات حاصل از سوختن مواد وارد محفظه حسگر میشوند، ویژگیهای جریان هوا یا شدت نور داخل چمبر دتکتور تغییر میکند و همین تغییر بهعنوان وضعیت هشدار به پنل مرکزی اعلام میشود. دتکتورهای دودی بهطور کلی در دو فناوری اصلی تولید میشوند: یونیزاسیون و اپتیکال (فتوالکتریک).
- دتکتور دودی یونیزاسیون : دتکتور یونیزاسیون بر اساس تغییر در جریان الکتریکی میان دو الکترود داخل یک محفظه یونیزهشده عمل میکند. در این مدل، مقدار بسیار کمی ماده رادیواکتیو (معمولاً آمریسیوم-241) برای یونیزه کردن هوای داخل چمبر استفاده میشود. در حالت عادی، یونها باعث ایجاد یک جریان پایدار و ضعیف الکتریکی میشوند. با ورود ذرات دود به محفظه، این تعادل یونی مختل شده و جریان کاهش مییابد؛ همین تغییر بهعنوان سیگنال حریق ثبت میشود. ویژگی اصلی این فناوری، حساسیت بالا نسبت به ذرات بسیار ریز و نامرئی است؛ به همین دلیل در حریقهای سریع و شعلهور (Flaming Fire) که ذرات احتراق کوچک تولید میکنند، عملکرد سریعی دارد. البته این مدل ممکن است در محیطهای دارای بخار یا ذرات معلق غیرحریقی، احتمال آلارم کاذب بیشتری داشته باشد. به همین دلیل امروزه در بسیاری از پروژههای ساختمانی، کاربرد آن محدودتر از گذشته شده است.
- دتکتور دودی اپتیکال: دتکتور اپتیکال بر پایه اصل پراکندگی نور کار میکند. داخل این دتکتور یک منبع نور (معمولاً LED مادونقرمز) و یک سنسور نوری در زاویه مشخصی نسبت به هم قرار دارند. در شرایط عادی، نور بهصورت مستقیم به سنسور نمیرسد. اما زمانی که ذرات دود وارد محفظه میشوند، نور تابیدهشده پراکنده شده و بخشی از آن به سنسور برخورد میکند. این تغییر شدت نور بهعنوان هشدار دود تفسیر میشود. این نوع دتکتور نسبت به ذرات درشتتر ناشی از حریقهای کند و دودزا (Smoldering Fire) واکنش بهتری دارد؛ یعنی آتشهایی که بدون شعله شدید اما با تولید دود غلیظ آغاز میشوند، مانند سوختن کابلها یا مبلمان. مزیت مهم دتکتور اپتیکال، کاهش احتمال آلارم کاذب در مقایسه با یونیزاسیون است، به همین دلیل امروزه در ساختمانهای مسکونی، اداری و تجاری بیشتر مورد استفاده قرار میگیرد.

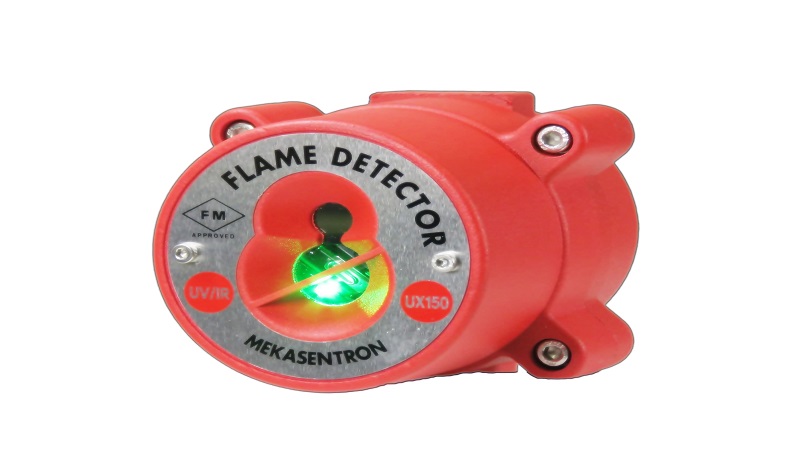

دتکتور شعله
دتکتور شعله تجهیزی تخصصی در سیستمهای اعلام حریق است که بهجای تشخیص دود یا افزایش دما، مستقیماً تابش نوری ناشی از شعله را پایش میکند. هر شعله در فرآیند احتراق، طیف مشخصی از انرژی الکترومغناطیسی را در محدوده فرابنفش (UV)، مادونقرمز (IR) یا ترکیبی از آنها منتشر میکند. دتکتور شعله با تحلیل همین الگوهای تابشی، وقوع آتش را در کسری از ثانیه تشخیص میدهد.
این نوع دتکتور معمولاً در محیطهای صنعتی پرریسک مانند پالایشگاهها، انبارهای مواد شیمیایی، سولههای سوخت، توربینها و فضاهای دارای مایعات قابلاشتعال استفاده میشود؛ جایی که حریق ممکن است بدون تولید دود قابلتوجه اما با شعله سریع و پرانرژی رخ دهد. سرعت پاسخدهی بالا مهمترین مزیت این دتکتورهاست و در بسیاری از پروژههای صنعتی مطابق الزامات استانداردهایی مانند NFPA 72 انتخاب میشوند.
بر اساس نوع طیف نوری مورد تحلیل، دتکتورهای شعله به چند دسته اصلی تقسیم میشوند:
دتکتور شعله فرابنفش (UV Flame Detector)
این مدل نسبت به تابش فرابنفش منتشرشده از شعله حساس است. در زمان وقوع احتراق، انرژی UV در طول موج مشخصی آزاد میشود که سنسور دتکتور آن را شناسایی میکند. مزیت اصلی دتکتور UV سرعت بسیار بالای واکنش است؛ معمولاً در کمتر از یک ثانیه میتواند شعله را تشخیص دهد.
با این حال، این نوع دتکتور ممکن است به منابع UV غیرحریقی مانند قوس الکتریکی یا جوشکاری حساس باشد. به همین دلیل بیشتر در محیطهایی استفاده میشود که احتمال وجود چنین منابع نوری کنترلشده است.
دتکتور شعله مادونقرمز (IR Flame Detector)
دتکتور IR انرژی مادونقرمز ساطعشده از شعله را پایش میکند. شعلههای حاصل از سوختهای هیدروکربنی (مانند بنزین، گازوئیل و گاز طبیعی) الگوی مشخصی از تابش IR دارند. این دتکتورها معمولاً از فیلترهای طیفی و تحلیل فرکانسی برای تمایز بین شعله واقعی و منابع گرمایی عادی استفاده میکنند.
مزیت این مدل، مقاومت بهتر در برابر آلارم کاذب ناشی از نور خورشید یا منابع حرارتی غیرحریقی است. در محیطهای باز و فضای بیرونی کاربرد گستردهتری نسبت به مدل UV دارد.
دتکتور شعله ترکیبی UV/IR
این مدل همزمان هر دو طیف فرابنفش و مادونقرمز را تحلیل میکند. برای صدور هشدار، لازم است هر دو سیگنال بهصورت همزمان شناسایی شوند. همین مکانیزم دوگانه باعث کاهش چشمگیر آلارمهای کاذب میشود.
دتکتورهای UV/IR گزینهای متعادل برای محیطهای صنعتی محسوب میشوند؛ جایی که هم سرعت تشخیص اهمیت دارد و هم پایداری عملکرد در برابر اختلالات نوری.
دتکتور شعله سهگانه IR3
پیشرفتهترین نوع دتکتور شعله، مدل IR3 است که از سه سنسور مادونقرمز با طول موجهای متفاوت استفاده میکند. این ساختار امکان تحلیل دقیقتر الگوی احتراق را فراهم میکند و توانایی تفکیک شعله واقعی از بازتاب نور، منابع گرمایی و تابش خورشید را بهطور قابلتوجهی افزایش میدهد.
IR3 معمولاً در صنایع نفت، گاز و پتروشیمی که کوچکترین خطای تشخیص میتواند خسارتهای سنگین ایجاد کند، بهکار میرود. این مدل از نظر پایداری و کاهش آلارم کاذب در سطح بسیار بالایی قرار دارد.

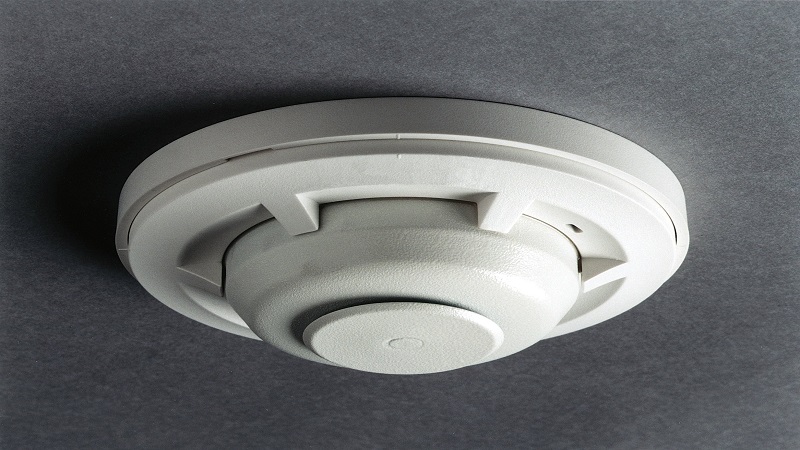

دتکتور حرارتی
دتکتور حرارتی تجهیزی است که افزایش غیرعادی دما را در محیط پایش میکند و زمانی فعال میشود که حرارت به یک آستانه مشخص برسد یا با سرعتی غیرطبیعی افزایش پیدا کند. برخلاف دتکتور دودی، این مدل به ذرات معلق حساس نیست و به همین دلیل در فضاهایی مانند آشپزخانهها، موتورخانهها، پارکینگها یا محیطهای صنعتی دارای گردوغبار و بخار کاربرد بیشتری دارد.
دتکتورهای حرارتی معمولاً در دو نوع اصلی تولید میشوند: دمای ثابت (Fixed Temperature) که در رسیدن به یک درجه مشخص آلارم میدهد، و افزایشی (Rate of Rise) که سرعت بالا رفتن دما را معیار تشخیص قرار میدهد. برخی مدلها نیز ترکیبی هستند و هر دو مکانیزم را همزمان پایش میکنند. این نوع دتکتور اگرچه نسبت به دتکتور دودی واکنش دیرتری دارد، اما پایداری بالا و مقاومت در برابر آلارم کاذب، آن را به گزینهای قابلاعتماد در محیطهای خاص تبدیل کرده است.

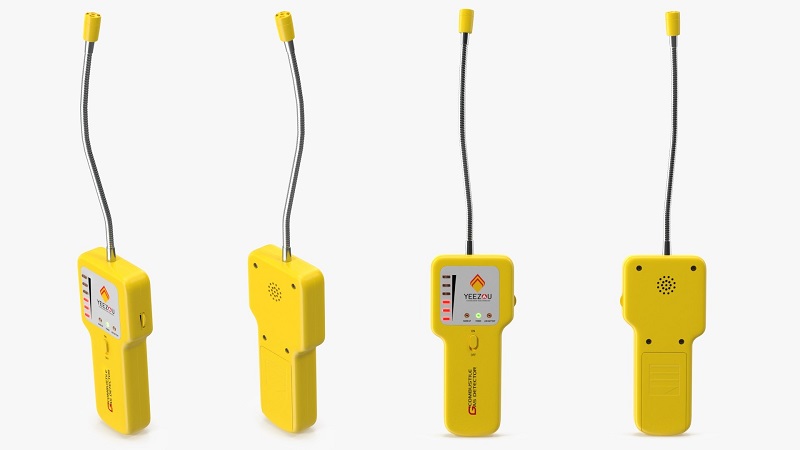

دتکتور گاز
دتکتور گاز تجهیزی پایشگر است که حضور یا افزایش غلظت گازهای خطرناک، سمی یا قابلاشتعال را در محیط شناسایی میکند و پیش از رسیدن به حد بحرانی هشدار میدهد. این دتکتورها بر اساس نوع گاز هدف طراحی میشوند؛ مانند گازهای قابلانفجار (متان، پروپان)، گازهای سمی نظیر منوکسیدکربن یا گازهای صنعتی خاص. از نظر فناوری سنجش، رایجترین انواع آن شامل سنسور الکتروشیمیایی (دقیق برای گازهای سمی)، کاتالیستی (مناسب گازهای قابلاحتراق) و مادونقرمز (پایدار در محیطهای صنعتی) هستند. انتخاب صحیح دتکتور گاز وابسته به ماهیت گاز، سطح ریسک انفجار یا مسمومیت و شرایط تهویه محیط است، زیرا دقت اندازهگیری در این تجهیزات مستقیماً با ایمنی جان افراد در ارتباط است.

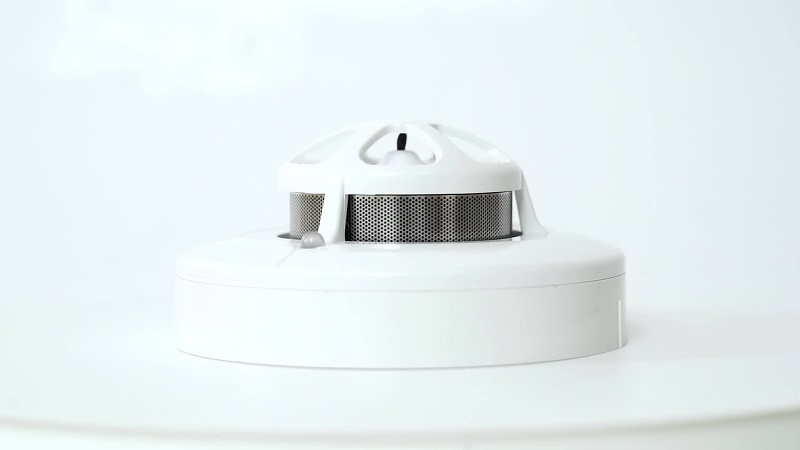

دتکتور ترکیبی
دتکتور ترکیبی تجهیزی است که همزمان بیش از یک پارامتر حریق را پایش میکند؛ معمولاً ترکیبی از دود و حرارت یا دود، حرارت و حتی گاز را در یک بدنه واحد تحلیل میکند. هدف از این طراحی، افزایش دقت تشخیص و کاهش آلارم کاذب از طریق مقایسه همزمان چند شاخص محیطی است. رایجترین انواع آن شامل دتکتور دود–حرارت و مدلهای مولتیسنسور هوشمند هستند که با الگوریتم داخلی، شرایط واقعی حریق را از تغییرات عادی محیط تفکیک میکنند. این نوع دتکتور در فضاهای اداری، تجاری و پروژههای مدرن که تعادل میان سرعت پاسخ و پایداری اهمیت دارد، کاربرد گستردهای دارد. انتخاب دتکتور ترکیبی زمانی منطقی است که هم حساسیت بالا و هم اطمینان از کاهش هشدارهای اشتباه مدنظر باشد.

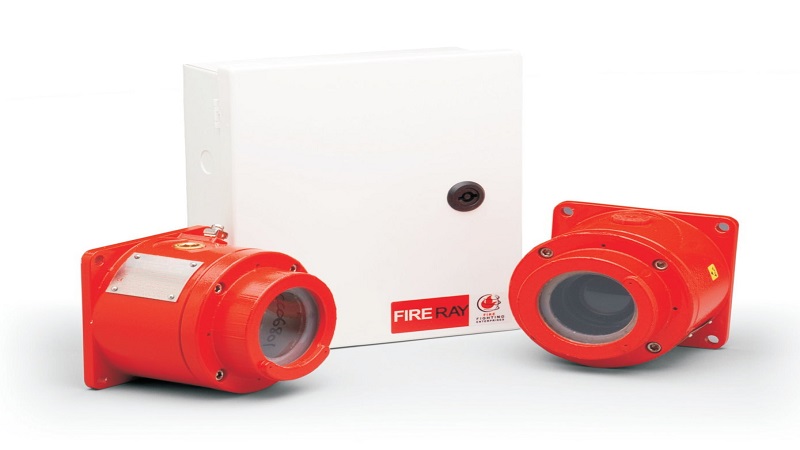

بیم دتکتور
بیم دتکتور یا دتکتور خطی دود، تجهیزی است که با ارسال یک پرتو مادونقرمز از فرستنده به گیرنده، کاهش شدت نور ناشی از تجمع دود در مسیر پرتو را اندازهگیری میکند. برخلاف دتکتورهای نقطهای، این مدل برای پوشش فضاهای وسیع با سقف بلند مانند سولهها، انبارها، سالنهای صنعتی و مساجد طراحی شده است. زمانی که دود میان فرستنده و رسیور قرار گیرد و میزان افت سیگنال از حد تنظیمشده عبور کند، سیستم اعلام هشدار فعال میشود. بیم دتکتورها در دو نوع اصلی تکپایه با رفلکتور (فرستنده و گیرنده در یک واحد) و دوپایه مجزا (فرستنده و گیرنده جداگانه) تولید میشوند. این فناوری امکان پوشش طولی زیاد با تعداد تجهیزات کمتر را فراهم میکند، اما نصب و تراز دقیق آن برای عملکرد پایدار ضروری است.
جمع بندی
در نهایت باید گفت هیچ دتکتوری «بهتنهایی بهترین» نیست؛ بهترین انتخاب، مدلی است که دقیقاً متناسب با کاربری پروژه، سطح ریسک و شرایط محیطی انتخاب شده باشد. دتکتور دودی برای تشخیص زودهنگام، دتکتور حرارتی برای فضاهای پرگردوغبار، دتکتور شعله برای محیطهای صنعتی پرریسک، دتکتور گاز برای کنترل نشتهای خطرناک و بیم دتکتور برای فضاهای وسیع هرکدام جایگاه تخصصی خود را دارند. طراحی اصولی سیستم اعلام حریق یعنی ترکیب هوشمندانه این تجهیزات برای رسیدن به بیشترین سطح ایمنی و کمترین احتمال آلارم کاذب.
