ماژول نظارتی Hochiki مدل CHQ-SZM2(SCI) یک ماژول تکزون هوشمند است که برای اتصال حداکثر ۶ دتکتور متعارف به سیستم آدرسپذیر آنالوگ ESP طراحی شده است. این ماژول بهصورت لوپپاور (Loop Powered) عمل کرده و با استفاده از سوئیچهای DIL آدرسدهی دقیق و قابلاعتماد را فراهم میکند.
نسخه ریل DIN نیز برای نصب آسان در تابلو برق در دسترس است و هر دو مدل دارای ایزولاتور داخلی اتصال کوتاه (SCI) هستند. در صورت استفاده از باکس CHQ-BACKBOX، درجه حفاظتی دستگاه تا IP65 افزایش مییابد که آن را برای شرایط محیطی دشوارتر مناسب میسازد.
در این مدل، زون متعارف از گزینههای تداوم خط پشتیبانی نمیکند و در صورت استفاده از شستی اعلام حریق (Call Point)، لازم است این تجهیزات در ابتدای زون نصب شوند.

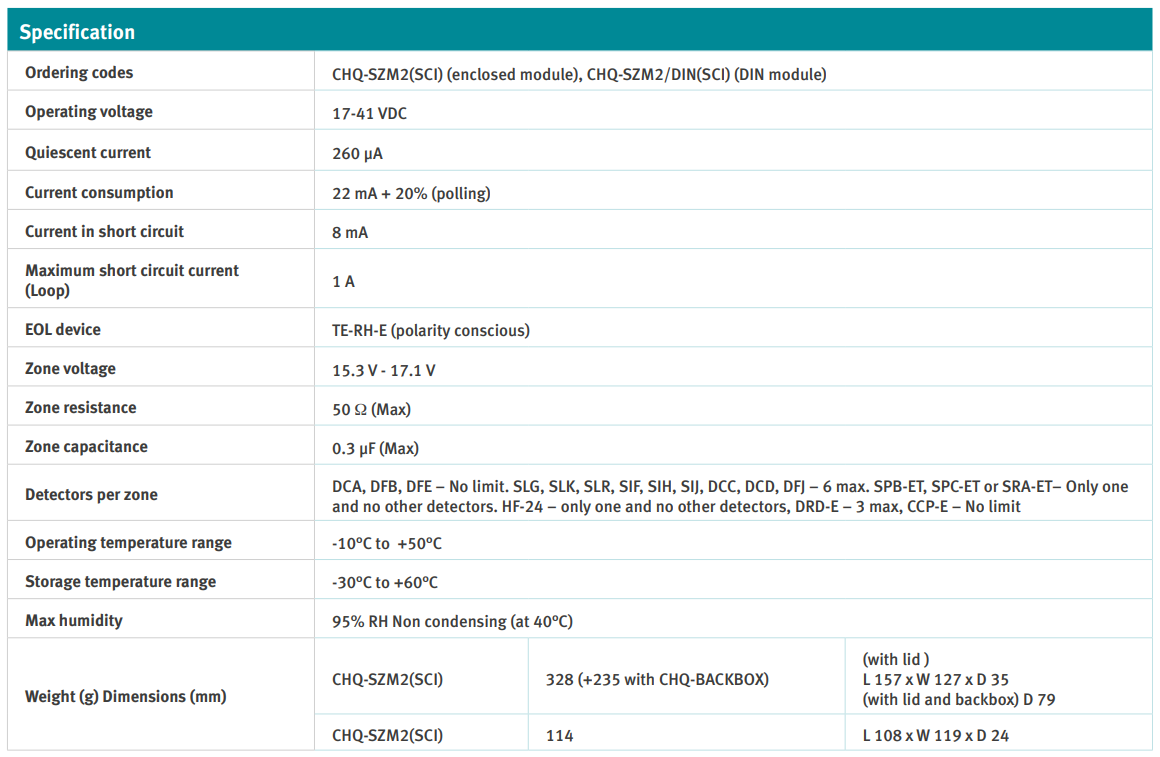

مشخصات فنی محصول
ماژول نظارت بر زون Hochiki مدل CHQ-SZM2(SCI) با ولتاژ کاری ۱۷ تا ۴۱ ولت DC عمل میکند و جریان آمادهبهکار آن ۲۶۰ میکروآمپر است. در حالت عادی، جریان مصرفی آن حدود ۲۲ میلیآمپر و در شرایط اتصال کوتاه ۸ میلیآمپر میباشد. این ماژول از دستگاه انتهای خط (EOL) مدل TE-RH-E استفاده میکند و ولتاژ زون بین ۱۵٫۳ تا ۱۷٫۱ ولت تنظیم شده است.
مقاومت زون حداکثر ۵۰ اهم و ظرفیت زون حداکثر ۰٫۳ میکروفاراد است. بسته به نوع دتکتور، قابلیت اتصال تا ۶ عدد دتکتور متعارف در هر زون وجود دارد. محدوده دمای عملکرد دستگاه ۱۰- تا ۵۰+ درجه سانتیگراد و محدوده دمای ذخیرهسازی ۳۰- تا ۶۰+ درجه سانتیگراد است.
رطوبت مجاز عملکرد تا ۹۵٪ بدون میعان (در دمای ۴۰ درجه سانتیگراد) میباشد. وزن مدل CHQ-SZM2(SCI) حدود ۳۲۸ گرم است (در صورت استفاده از باکس CHQ-BACKBOX، وزن به ۵۶۳ گرم میرسد). ابعاد دستگاه ۱۵۷×۱۲۷×۳۵ میلیمتر است که با باکس نصب، عمق آن به ۷۹ میلیمتر افزایش مییابد. نسخه DIN نیز با ابعاد ۱۰۸×۱۱۹×۲۴ میلیمتر و وزن ۱۱۴ گرم در دسترس است.
