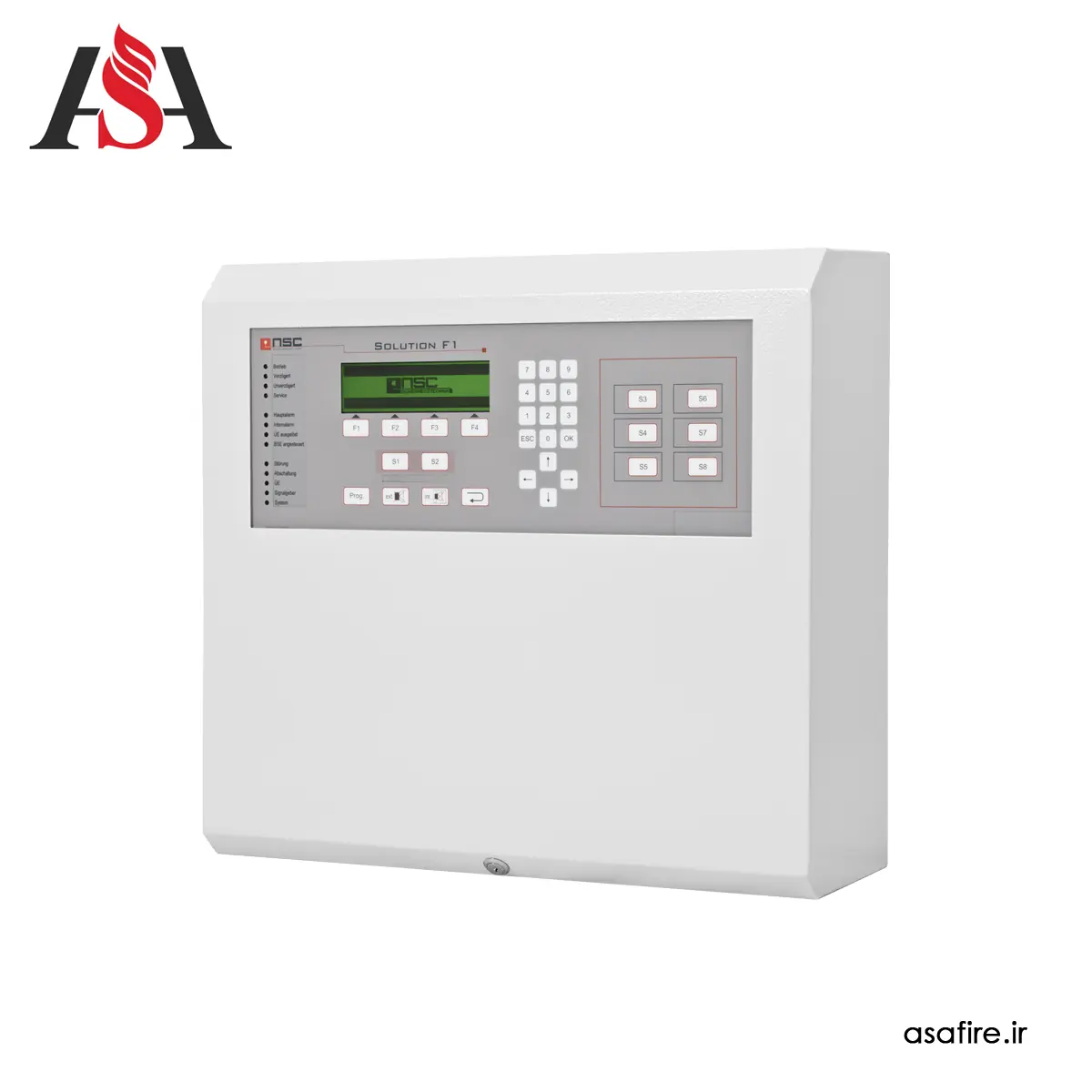

کنترل پنل اعلام حریق آدرس‌پذیر NSC مدل Solution F1-6 با شماره سفارش B01050-00، یکی از کنترل پنل‌های ماژولار و حرفه‌ای شرکت آلمانی NSC Sicherheitstechnik است. این محصول برای مدیریت سیستم‌های اعلام حریق آدرس‌پذیر، متعارف و ترکیبی طراحی شده و بسته به کارت‌های نصب‌شده می‌تواند از ۲ تا ۶ لوپ یا ۸ تا ۲۴ مدار متعارف پشتیبانی کند.

ساختار ماژولار پنل باعث می‌شود ظرفیت و نوع سیستم بر اساس نیاز واقعی پروژه انتخاب شود. به همین دلیل Solution F1-6 برای پروژه‌هایی مناسب است که علاوه بر ظرفیت مناسب، به منطق کنترلی پیشرفته، شبکه چندپنلی، ورودی و خروجی‌های قابل‌برنامه‌ریزی و امکان توسعه آینده نیاز دارند.

این کنترل پنل با تجهیزات آدرس‌پذیر Hochiki و Apollo سازگار است؛ اما نوع تجهیزات قابل اتصال به هر لوپ به مدل کارت لوپ نصب‌شده، پروتکل انتخابی و نسخه نرم‌افزار پنل بستگی دارد.

ظرفیت لوپ و تعداد تجهیزات

NSC Solution F1-6 قابلیت مدیریت حداکثر ۶ لوپ اعلام حریق را دارد. سه اسلات برای نصب کارت‌های لوپ یا کارت‌های زون متعارف روی پنل پیش‌بینی شده است.

طبق دیتاشیت فعلی سازنده، نرم‌افزار پنل از ۶ لوپ با حداکثر ۲۵۴ تجهیز لوپی در هر لوپ پشتیبانی می‌کند؛ بنابراین حداکثر ظرفیت اسمی سیستم برابر با ۱٬۵۲۴ تجهیز لوپی اعلام شده است.

بااین‌حال، ظرفیت قابل استفاده در یک پروژه به عوامل زیر بستگی دارد:

پروتکل Hochiki یا Apollo
مدل کارت لوپ نصب‌شده
نوع و تعداد دتکتورها، ماژول‌ها و آژیرهای لوپی
جریان مصرفی تجهیزات
طول و سطح مقطع کابل
افت ولتاژ لوپ
تعداد ایزولاتورهای اتصال کوتاه
نسخه Firmware پنل و کارت لوپ

در سیستم‌های Apollo XP95 یا Discovery معمولاً ظرفیت آدرس‌دهی هر لوپ کمتر از ظرفیت اعلام‌شده برای پروتکل Hochiki است. بنابراین عدد ۱٬۵۲۴ نباید بدون بررسی نوع کارت و انجام محاسبات لوپ، مبنای نهایی طراحی قرار گیرد.

پروتکل‌ها و تجهیزات سازگار

کنترل پنل NSC Solution F1-6 قابلیت کار با خانواده‌های مختلف تجهیزات اعلام حریق را دارد.

تجهیزات Hochiki

دتکتورهای آدرس‌پذیر Hochiki ESP
تجهیزات قدیمی‌تر Hochiki CDX
شستی‌های آدرس‌پذیر
ماژول‌های ورودی و خروجی
آژیرها و فلاشرهای لوپی سازگار
ایزولاتورهای اتصال کوتاه Hochiki

تجهیزات Apollo

دتکتورهای Apollo XP95
دتکتورهای Apollo Discovery
شستی‌های آدرس‌پذیر Apollo
ماژول‌های ورودی و خروجی XP95 و Discovery
آژیرها و تجهیزات لوپی سازگار
دتکتورهای متعارف Apollo Orbis از طریق مدار یا کارت متعارف مناسب

امکان استفاده از Apollo و Hochiki در یک پروژه وجود دارد، اما تجهیزات با پروتکل‌های متفاوت نباید روی یک لوپ مشترک نصب شوند. هر لوپ باید با کارت و پروتکل تجهیزات متصل به همان لوپ هماهنگ باشد.

رابط کاربری و امکانات نرم‌افزاری

پنل Solution F1-6 به نمایشگر گرافیکی با وضوح 240×64 پیکسل و صفحه کنترل فشارحساس مجهز است. رابط کاربری دستگاه برای نمایش وضعیت حریق، خطا، غیرفعال‌سازی، تست و اطلاعات تجهیزات طراحی شده است.

مهم‌ترین قابلیت‌های نرم‌افزاری پنل عبارت‌اند از:

پشتیبانی از ۱۶ زبان قابل انتخاب
تعریف حداکثر ۵۱۲ زون اعلام حریق
حافظه ثبت ۱۶٬۰۰۰ رویداد
هشت کلید Macro قابل‌برنامه‌ریزی
تعریف متن اختصاصی برای دتکتورها و زون‌ها
مشاهده وضعیت تجهیزات و خطوط
تعریف سطوح دسترسی کاربران
برنامه‌ریزی منطق Cause and Effect
تنظیم عملکرد روز و شب
تعریف تأخیرهای زمانی
غیرفعال‌سازی و تست انتخابی زون‌ها و تجهیزات
مشاهده و تحلیل خطاهای سیستم

کلیدهای Macro را می‌توان برای اجرای فرمان‌های پرتکرار یا مجموعه‌ای از عملیات کنترلی برنامه‌ریزی کرد.

برنامه‌ریزی Cause and Effect

قابلیت Cause and Effect در کنترل پنل NSC Solution F1-6 امکان تعریف ارتباط منطقی بین دتکتورها، زون‌ها، ورودی‌ها و خروجی‌ها را فراهم می‌کند.

نمونه سناریوهای قابل اجرا عبارت‌اند از:

فعال‌کردن آژیرها پس از دریافت آلارم
تخلیه مرحله‌ای یا عمومی ساختمان
عملکرد Coincidence با تأیید دو دتکتور
توقف سیستم تهویه
فرمان به فن‌های تخلیه دود
آزادسازی درهای مغناطیسی
ارسال وضعیت حریق یا خطا به BMS
فعال‌سازی رله‌های کنترلی
انتقال آلارم به پنل‌های دیگر شبکه
تغییر حساسیت دتکتورها بر اساس برنامه زمانی

برای کنترل مستقیم سیستم اطفای گازی، فن‌های پرقدرت، دمپرهای دود یا تجهیزات حساس باید از ماژول‌ها، رله‌های واسط و کنترلرهای تأییدشده متناسب با استاندارد پروژه استفاده شود. رله‌های داخلی پنل نباید بدون بررسی ظرفیت کنتاکت، مستقیماً برای بارهای سنگین استفاده شوند.

ورودی‌ها و خروجی‌های داخلی

کنترل پنل B01050-00 مجموعه متنوعی از ورودی‌ها و خروجی‌های قابل‌برنامه‌ریزی در اختیار طراح قرار می‌دهد:

ورودی یا خروجی	ظرفیت
رله قابل‌برنامه‌ریزی	۴ عدد
ظرفیت کنتاکت هر رله	حداکثر 30V DC / 1A
خروجی کنترل‌شده	۳ خط
ظرفیت هر خروجی کنترل‌شده	24V DC / 500mA
خروجی دیجیتال Open Collector	۱۶ عدد
ورودی مقاومتی کنترل‌شده	۸ عدد
خروجی اپتوکوپلر	۳ عدد
خروجی تغذیه فیوزدار	۴ خروجی 24V DC / 1A
مدار ورودی کنترل‌شده ویژه	۲ خط

ورودی‌ها و خروجی‌های پنل را می‌توان برای اتصال آژیر، فلاشر، تجهیزات انتقال آلارم، رابط آتش‌نشانی، سیستم اطفا، BMS و سایر تجهیزات کنترلی استفاده کرد.

شبکه‌سازی پنل‌های NSC

Solution F1-6 برای پروژه‌های چندساختمانی و سایت‌هایی که به بیش از یک کنترل پنل نیاز دارند، قابلیت شبکه‌شدن را ارائه می‌دهد.

ویژگی‌های شبکه شامل موارد زیر است:

دو محل نصب کارت شبکه
امکان اجرای شبکه افزونه یا Redundant
پشتیبانی از حداکثر ۱۲۸ پنل یا نود شبکه
انتقال وضعیت حریق، خطا و فرمان‌ها میان پنل‌ها
امکان اتصال پنل تکرارکننده
قابلیت ارتباط با نمایشگر FAT از طریق RS-485
امکان استفاده از Webserver اختیاری
قابلیت مانیتورینگ و کنترل مرکزی سیستم

وجود دو اسلات شبکه اجازه می‌دهد در پروژه‌های حساس، مسیر ارتباطی افزونه طراحی شود تا قطع یک مسیر کابل باعث ازدست‌رفتن کامل ارتباط شبکه نشود.

ارتباط با کامپیوتر و برنامه‌ریزی

پنل NSC Solution F1-6 از درگاه‌ها و رابط‌های مختلفی برای برنامه‌ریزی و ارتباط با تجهیزات جانبی برخوردار است:

رابط USB برای پروگرام پنل
رابط V.24 برای برنامه‌ریزی
دو رابط RS-232 اضافی
رابط RS-485 افزونه
امکان اتصال Webserver
قابلیت ارتباط با پنل‌های تکرارکننده و تجهیزات مانیتورینگ

برای پروگرام، عیب‌یابی یا تغییر Cause and Effect باید از نرم‌افزار سازگار NSC و فایل تنظیمات همان پروژه استفاده شود. نسخه نرم‌افزار، دیتابیس تجهیزات، Firmware پنل و Revision کارت‌های لوپ باید با یکدیگر سازگار باشند.

مشخصات منبع تغذیه و باتری

Solution F1-6 دارای منبع تغذیه داخلی ۲۴ ولت DC با ظرفیت ۴٫۲ آمپر است.

مشخصه	مقدار
برق ورودی	230V AC، فرکانس 50/60Hz
ولتاژ کاری سیستم	24V DC
ظرفیت منبع تغذیه	4.2A
حداکثر ظرفیت باتری اعلام‌شده	26Ah / 24V
درجه حفاظت	IP30
وزن با بدنه A1	تقریباً 16.7 کیلوگرم

ظرفیت باتری باید براساس جریان مصرفی پنل، کارت‌های لوپ، دتکتورها، ماژول‌ها، تجهیزات شبکه، آژیرها و مدت‌زمان آماده‌به‌کار مورد نیاز پروژه محاسبه شود. معمولاً دو باتری ۱۲ ولت به‌صورت سری برای تأمین ولتاژ ۲۴ ولت استفاده می‌شوند.

بدنه و تجهیزات مورد نیاز برای سفارش

پارت‌نامبر B01050-00 مربوط به ساختار پایه کنترل پنل Solution F1-6 است. هنگام سفارش باید مشخص شود مجموعه پیشنهادی دقیقاً شامل چه تجهیزاتی است.

مواردی که باید پیش از خرید کنترل شوند عبارت‌اند از:

تعداد کارت‌های لوپ
نوع پروتکل Apollo یا Hochiki
مدل و ابعاد Housing
ظرفیت باتری
کارت‌های شبکه
نمایشگر LED زون‌ها
رابط‌های اطفا یا آتش‌نشانی
تجهیزات Webserver یا مانیتورینگ
نرم‌افزار و کابل پروگرام

در برخی پکیج‌ها بدنه، کارت‌های لوپ و باتری به‌صورت جداگانه سفارش داده می‌شوند. بنابراین فقط مشاهده شماره B01050-00 به معنی وجود شش لوپ کامل و تمامی متعلقات نیست.

تأییدیه‌های کنترل پنل NSC Solution F1-6

این محصول دارای تأییدیه‌های زیر است:

تأییدیه VdS با شماره G 205024
گواهی CE با شماره 0786-CPR-20907

برای استفاده در مناقصات، پروژه‌های نفت و گاز یا پروژه‌های دارای الزامات خاص، باید نسخه گواهی، Revision پنل و فهرست تجهیزات تأییدشده بررسی شود.

نسخه استاندارد B01050-00 نباید با مدل B01050-20 اشتباه گرفته شود. پارت‌نامبر B01050-20 نسخه متفاوت دارای قابلیت SIL2 و تجهیزات سخت‌افزاری مرتبط است.

کاربردهای پنل NSC Solution F1-6

این کنترل پنل برای پروژه‌های متوسط و بزرگ مناسب است، از جمله:

ساختمان‌های اداری
مراکز تجاری و فروشگاه‌ها
بیمارستان‌ها و مراکز درمانی
هتل‌ها
دانشگاه‌ها و مراکز آموزشی
کارخانه‌ها و سایت‌های صنعتی
انبارها و مراکز لجستیکی
ساختمان‌های چندبخشی
پروژه‌های دارای چند کنترل پنل شبکه‌شده
پروژه‌های مجهز به دتکتورهای Apollo یا Hochiki

مزایای کنترل پنل Solution F1-6

ساختار ماژولار و توسعه‌پذیر
پشتیبانی از ۲ تا ۶ لوپ
قابلیت اجرای سیستم آدرس‌پذیر و متعارف
سازگاری با تجهیزات Apollo و Hochiki
تعریف حداکثر ۵۱۲ زون
ورودی و خروجی‌های داخلی متنوع
منطق Cause and Effect پیشرفته
امکان شبکه‌سازی تا ۱۲۸ پنل
قابلیت اجرای شبکه افزونه
امکان افزودن CPU و کارت‌های Redundant در پیکربندی مناسب
حافظه ثبت ۱۶٬۰۰۰ رویداد
تأییدیه معتبر VdS
مناسب برای توسعه سیستم در آینده

قیمت کنترل پنل NSC Solution F1-6

قیمت کنترل پنل NSC Solution F1-6 به تعداد و نوع کارت‌های لوپ، پروتکل Apollo یا Hochiki، مدل بدنه، ظرفیت باتری، کارت شبکه و تجهیزات جانبی مورد نیاز پروژه بستگی دارد.

برای دریافت قیمت دقیق، بهتر است فهرست تجهیزات لوپ، تعداد دتکتورها، تعداد ماژول‌ها، نوع آژیرها و نیازهای شبکه پروژه مشخص شود. کارشناسان آسافایر می‌توانند پس از بررسی اطلاعات پروژه، پیکربندی مناسب پنل و تجهیزات جانبی را پیشنهاد دهند.

خرید و خدمات NSC Solution F1-6 از آسافایر

آسافایر خدمات مشاوره فنی، تأمین تجهیزات، برنامه‌ریزی، راه‌اندازی و نگهداری سیستم‌های اعلام حریق را ارائه می‌دهد. پیش از سفارش NSC Solution F1-6، مشخصات پروژه توسط کارشناسان فنی بررسی می‌شود تا کارت‌های لوپ، بدنه، باتری و تجهیزات جانبی متناسب با سیستم انتخاب شوند.

برای استعلام قیمت، بررسی موجودی، دریافت دیتاشیت یا مشاوره درباره جایگزینی و توسعه پنل NSC Solution F1-6 با کارشناسان آسافایر تماس بگیرید.

سؤالات متداول

کنترل پنل NSC Solution F1-6 چند لوپ دارد؟

این پنل قابلیت مدیریت ۲ تا ۶ لوپ را دارد. تعداد واقعی لوپ‌های فعال به تعداد و نوع کارت‌های لوپ نصب‌شده بستگی دارد.

آیا Solution F1-6 یک پنل آدرس‌پذیر است؟

بله. این دستگاه یک کنترل پنل آنالوگ آدرس‌پذیر و هیبریدی است و با نصب کارت مناسب می‌تواند زون‌های متعارف را نیز مدیریت کند.

چه دتکتورهایی به این پنل متصل می‌شوند؟

این پنل با تجهیزات Hochiki CDX و ESP و همچنین Apollo XP95 و Discovery سازگار است. تجهیزات Apollo Orbis نیز از طریق مدار متعارف مناسب قابل استفاده هستند.

حداکثر ظرفیت این پنل چند تجهیز است؟

دیتاشیت فعلی سازنده حداکثر ظرفیت اسمی را ۱٬۵۲۴ تجهیز لوپی اعلام می‌کند. ظرفیت واقعی به پروتکل، کارت لوپ، نوع تجهیزات و محاسبات جریان بستگی دارد.

آیا پنل B01050-00 همراه کارت لوپ و بدنه عرضه می‌شود؟

لزوماً خیر. در زمان خرید باید محتویات دقیق پکیج، تعداد کارت‌های لوپ، مدل بدنه، باتری و تجهیزات جانبی بررسی شود.

آیا این پنل قابلیت شبکه‌شدن دارد؟

بله. با نصب کارت‌های شبکه مناسب می‌توان حداکثر ۱۲۸ پنل یا نود را در یک شبکه قرار داد و شبکه افزونه نیز اجرا کرد.

آیا می‌توان از Solution F1-6 برای کنترل سیستم اطفای گازی استفاده کرد؟

این پنل دارای ورودی و خروجی‌هایی برای ارتباط با سیستم اطفا است، اما آزادسازی مستقیم ماده اطفا باید با کنترلر و رابط تأییدشده و مطابق استاندارد پروژه انجام شود.
