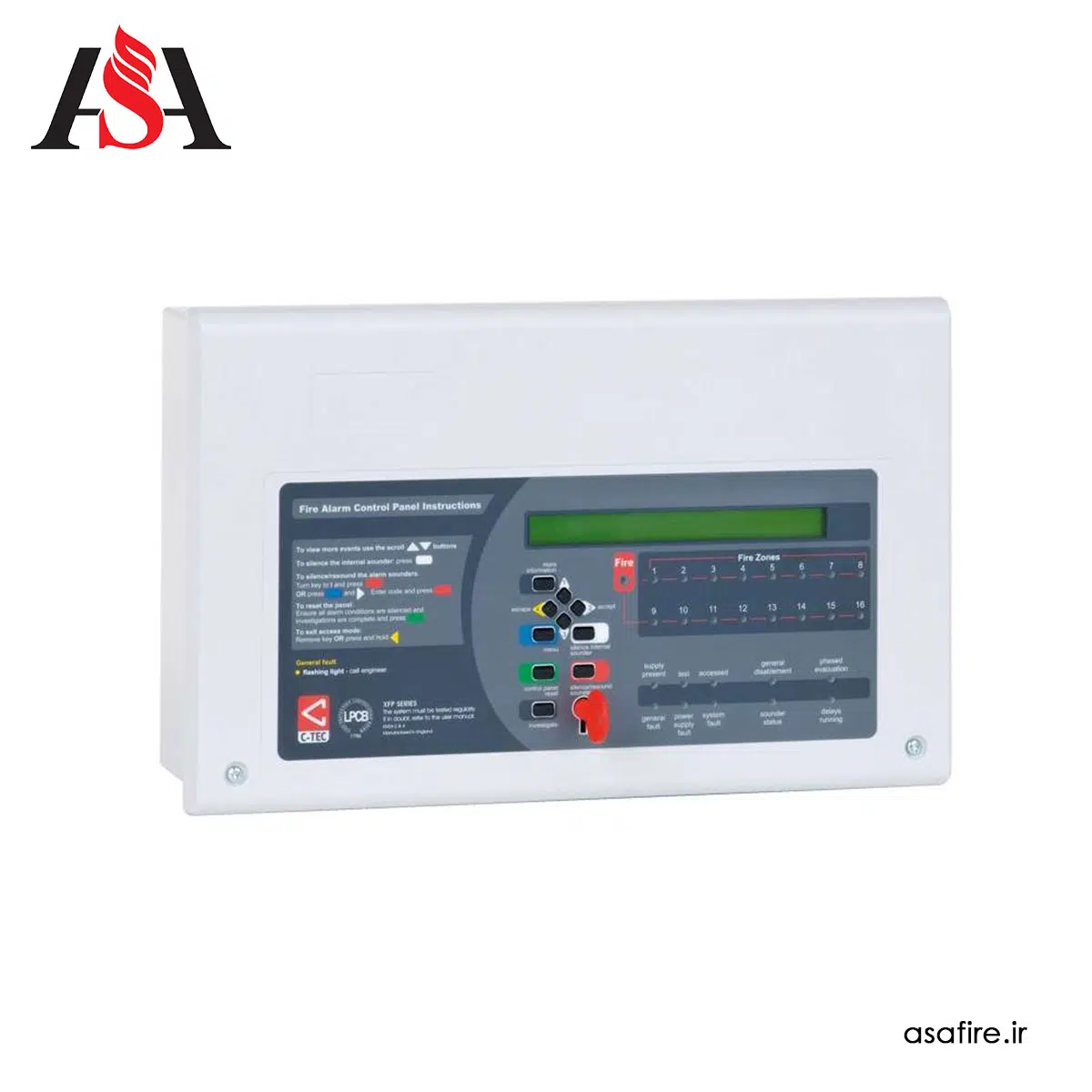

کنترل پنل اعلام حریق آدرسپذیر C-TEC XFP501E/X
بازبینی فنی: واحد مهندسی آسافایر
کنترل پنل اعلام حریق آدرسپذیر C-TEC مدل XFP501E/X یک کنترل پنل حرفهای تک لوپ و 16 زون از سری XFP شرکت C-TEC انگلستان است که برای استفاده با تجهیزات آدرسپذیر Apollo XP95 و Apollo Discovery طراحی شده است.
این کنترل پنل با پشتیبانی از حداکثر 126 تجهیز آدرسپذیر روی یک لوپ، امکانات پیشرفته برنامهریزی، Cause & Effect، قابلیت شبکه RS485، حافظه ثبت رویداد، ورودیها و خروجیهای قابل برنامهریزی و تأییدیه معتبر LPCB، گزینهای مناسب برای اجرای سیستم اعلام حریق آدرسپذیر در ساختمانهای اداری، تجاری، آموزشی، انبارها، مراکز صنعتی و پروژههای کوچک و متوسط محسوب میشود.
C-TEC XFP501E/X مطابق الزامات استانداردهای EN54-2 و EN54-4 طراحی و تأیید شده و دارای تأییدیه LPCB است. این مدل در اسناد رسمی سازنده بهعنوان یک کنترل پنل آدرسپذیر تک لوپ، 16 زون و سازگار با پروتکل Apollo معرفی میشود.
مهمترین ویژگیهای کنترل پنل C-TEC XFP501E/X
از مهمترین ویژگیهای این کنترل پنل میتوان به موارد زیر اشاره کرد:
- کنترل پنل اعلام حریق آدرسپذیر تک لوپ
- دارای 16 زون اعلام حریق
- سازگار با پروتکل Apollo XP95 و Discovery
- پشتیبانی از حداکثر 126 تجهیز آدرسپذیر
- حداکثر جریان قابل ارائه روی لوپ 500 میلیآمپر
- قابلیت اجرای لوپ تا طول تقریبی 1 کیلومتر با رعایت محاسبات کابل و افت ولتاژ
- دارای دو مدار آژیر متعارف قابل برنامهریزی
- دارای دو ورودی قابل برنامهریزی
- دارای سه رله قابل برنامهریزی
- دارای خروجی Fault Relay
- قابلیت تعریف Cause & Effect پیشرفته
- دارای 16 Sounder Group قابل برنامهریزی
- دارای 16 Output Set قابل برنامهریزی
- قابلیت Zone Dependency یا Coincidence
- پشتیبانی از حالتهای Dependency نوع A، B و C
- قابلیت Day/Night
- قابلیت Investigation Delay
- پشتیبانی از Phased Evacuation
- قابلیت Loop Learn و شناسایی خودکار تجهیزات
- قابلیت Find New Devices
- دارای امکانات Walk Test و Loop Test
- امکان بررسی Duplicate Address
- امکان مانیتور کردن تجهیزات از طریق منوی مهندسی
- دارای LCD بکلایت
- قابلیت تعریف متن اختصاصی برای تجهیزات
- دارای حافظه ثبت 999 رویداد
- قابلیت اتصال به کامپیوتر و برنامهریزی سیستم
- قابلیت شبکه شدن از طریق RS485
- امکان اتصال حداکثر 8 پنل XFP در شبکه
- امکان استفاده از Repeater Panel
- قابلیت نصب روکار و توکار
- دارای تأییدیه LPCB
- مطابق استانداردهای EN54-2 و EN54-4
طراحی تک لوپ و 16 زون
یکی از نکات مهم در مورد C-TEC XFP501E/X تفاوت میان تعداد لوپ و تعداد زونهای پنل است.
این مدل دارای یک لوپ آدرسپذیر است که تجهیزات سیستم مانند دتکتورها، شستیهای اعلام حریق، ماژولها و تجهیزات سازگار با Apollo روی آن نصب میشوند.
در عین حال، کنترل پنل امکان تقسیمبندی تجهیزات سیستم در 16 زون مختلف را فراهم میکند.
بنابراین عبارت 16 Zone به این معنا نیست که فقط 16 دتکتور یا 16 تجهیز میتوان به پنل متصل کرد. تعداد تجهیزات آدرسپذیر روی لوپ میتواند حداکثر به 126 دستگاه برسد و این تجهیزات بسته به طراحی پروژه در زونهای مختلف تقسیم شوند.
وجود LEDهای مجزای زون روی کنترل پنل باعث میشود در هنگام بروز حریق، اپراتور بتواند ناحیهای که Alarm از آن دریافت شده است را سریعتر تشخیص دهد.
سازگاری با Apollo XP95 و Discovery
مدل XFP501E/X برای کار با پروتکل آدرسپذیر Apollo طراحی شده و با تجهیزات خانوادههای Apollo XP95 و Apollo Discovery سازگاری دارد.
این موضوع به طراح سیستم اجازه میدهد از طیف گستردهای از تجهیزات Apollo شامل دتکتورهای دود، دتکتورهای حرارتی، دتکتورهای چندحسگری، شستیهای اعلام حریق، ماژولهای ورودی و خروجی، آژیرها و سایر تجهیزات سازگار با پروتکل مربوطه استفاده کند.
سازگاری C-TEC XFP501E/X با تجهیزات Apollo یکی از مزیتهای اصلی این محصول است، زیرا Apollo یکی از تولیدکنندگان شناختهشده تجهیزات آدرسپذیر اعلام حریق در بازار جهانی محسوب میشود.
ظرفیت لوپ C-TEC XFP501E/X
کنترل پنل C-TEC XFP501E/X امکان پشتیبانی از حداکثر 126 تجهیز آدرسپذیر روی لوپ را دارد.
حداکثر جریان قابل ارائه روی لوپ برابر با 500mA اعلام شده است و ولتاژ لوپ در محدوده تعیینشده توسط سازنده قرار دارد.
در شرایط مناسب طراحی، طول کابل لوپ میتواند تا حدود 1 کیلومتر افزایش پیدا کند.
با این حال در طراحی واقعی سیستم اعلام حریق، نباید تنها به ظرفیت اسمی 126 تجهیز توجه کرد.
نوع تجهیزات، جریان مصرفی هر دستگاه، تعداد آژیرهای Loop Powered، مقاومت کابل، سطح مقطع کابل، طول مسیر، افت ولتاژ و تعداد Isolatorها باید توسط طراح سیستم محاسبه شود.
بنابراین ممکن است در یک پروژه خاص، محدودیت جریان یا افت ولتاژ قبل از رسیدن به حداکثر تعداد آدرس، ظرفیت عملی لوپ را محدود کند.
پشتیبانی از آژیرهای Loop Powered
لوپ کنترل پنل XFP501E/X توانایی تأمین توان تجهیزات Loop Powered را نیز دارد.
بر اساس مشخصات فنی سری XFP، در شرایط مشخص میتوان تعداد قابل توجهی از آژیرهای لوپ را روی سیستم قرار داد.
با این حال تعداد نهایی آژیرها باید بر اساس جریان واقعی هر تجهیز و محاسبات Loop Load تعیین شود.
به همین دلیل در پروژههایی که تعداد زیادی Sounder، Sounder Beacon یا تجهیزات پرمصرف روی لوپ وجود دارد، انجام محاسبات جریان و افت ولتاژ پیش از اجرا ضروری است.
قابلیت Loop Learn
یکی از امکانات کاربردی C-TEC XFP501E/X در هنگام نصب و راهاندازی سیستم، قابلیت Loop Learn است.
در این فرآیند کنترل پنل آدرسهای موجود روی لوپ را اسکن کرده و تجهیزات نصبشده را شناسایی میکند.
این قابلیت باعث میشود فرآیند اولیه Commissioning سیستم سریعتر انجام شود و تکنسین بتواند تجهیزات متصل به لوپ را بررسی کند.
پس از Loop Learn، تنظیمات تکمیلی مانند نامگذاری تجهیزات، اختصاص آنها به زونها، تعریف Output Set، Sounder Group و Cause & Effect قابل انجام خواهد بود.
قابلیت Find New Devices
در صورتی که بعد از راهاندازی اولیه سیستم، تجهیز جدیدی به لوپ اضافه شود، امکان استفاده از عملکرد Find New Devices وجود دارد.
این قابلیت به تکنسین اجازه میدهد تجهیزات جدید را بدون نیاز به ایجاد مجدد کل دیتابیس شناسایی کرده و سپس تنظیمات لازم را برای آنها انجام دهد.
وجود این قابلیت در زمان توسعه، اصلاح یا سرویس سیستم اعلام حریق بسیار کاربردی است.
Cause & Effect پیشرفته
یکی از مهمترین قابلیتهای کنترل پنل C-TEC XFP501E/X امکان برنامهریزی Cause & Effect است.
Cause & Effect مشخص میکند که با وقوع یک رویداد خاص در سیستم، چه خروجیهایی باید فعال یا غیرفعال شوند.
برای مثال میتوان برنامهریزی کرد که فعال شدن دتکتورهای یک زون باعث عملکرد آژیرهای مشخص، فعال شدن یک رله، عملکرد یک ماژول خروجی یا ارسال فرمان به تجهیزات جانبی ساختمان شود.
از Cause & Effect میتوان برای کنترل تجهیزاتی مانند موارد زیر استفاده کرد:
- آژیرهای اعلام حریق
- فلاشرها
- سیستم تهویه
- فنهای تخلیه دود
- تجهیزات HVAC
- دربهای کنترل دسترسی
- سیستم Door Release
- آسانسور
- سیستم BMS
- Auto Dialler
- تجهیزات Shut Down
- ماژولهای ورودی و خروجی
- تجهیزات جانبی متصل به سیستم اعلام حریق
این قابلیت باعث میشود XFP501E/X بتواند در پروژههایی که نیاز به سناریوی عملکرد مشخص دارند مورد استفاده قرار گیرد.
16 Sounder Group و 16 Output Set
کنترل پنل XFP قابلیت تعریف 16 Sounder Group و 16 Output Set را فراهم میکند.
Sounder Group برای گروهبندی آژیرها و تجهیزات هشداردهنده استفاده میشود.
Output Set نیز امکان گروهبندی و کنترل خروجیهای مختلف سیستم را فراهم میکند.
با استفاده صحیح از این ساختار میتوان سناریوهای مختلف Cause & Effect را برای بخشهای مختلف ساختمان تعریف کرد.
برای مثال امکان تعریف سناریوی تخلیه مرحلهای یا فعال شدن گروه خاصی از آژیرها بر اساس زون فعالشده وجود دارد.
Zone Dependency و Coincidence
یکی از قابلیتهای حرفهای XFP501E/X پشتیبانی از Zone Dependency یا دریافت بیش از یک سیگنال آلارم پیش از اجرای یک عملکرد مشخص است.
این قابلیت میتواند در پروژههایی که کنترل هشدارهای ناخواسته یا False Alarm اهمیت زیادی دارد مورد استفاده قرار گیرد.
پنل امکان استفاده از Dependency نوع A، B و C را فراهم میکند.
Dependency Type A
در این حالت دریافت اولین Alarm باعث ورود سیستم به مرحله بررسی میشود و پنل منتظر دریافت سیگنال تأیید مطابق تنظیمات انجامشده خواهد ماند.
Dependency Type B
در این حالت برای تأیید Alarm باید سیگنال دیگری از یک تجهیز دیگر در همان زون دریافت شود.
Dependency Type C
در این روش امکان تعریف شرایطی وجود دارد که تأیید Alarm از زون دیگری نیز انجام شود.
نحوه استفاده از Zone Dependency باید بر اساس طراحی سیستم، استاندارد پروژه و سناریوی تأییدشده Cause & Effect انجام شود.
قابلیت Day/Night
کنترل پنل C-TEC XFP501E/X دارای قابلیت Day/Night است.
با استفاده از این عملکرد میتوان رفتار برخی قسمتهای سیستم را در ساعات مختلف شبانهروز تغییر داد.
برای مثال ممکن است شرایط عملکرد سیستم در ساعات کاری ساختمان با زمانی که ساختمان خالی است متفاوت باشد.
در پروژههایی مانند ساختمانهای اداری، تجاری، مراکز آموزشی یا محیطهایی که شرایط بهرهبرداری در ساعات مختلف تغییر میکند، این قابلیت میتواند بسیار مفید باشد.
Investigation Delay
قابلیت Investigation Delay امکان ایجاد یک بازه زمانی کنترلشده برای بررسی Alarm را فراهم میکند.
در پروژههایی که استفاده از این قابلیت مجاز و در طراحی سیستم پیشبینی شده باشد، میتوان پس از دریافت اولین Alarm فرصت محدودی برای بررسی محل حادثه در اختیار اپراتور قرار داد.
اگر طی شرایط تعیینشده Alarm تأیید شود یا زمان Investigation به پایان برسد، سیستم وارد وضعیت کامل Fire Alarm خواهد شد.
استفاده از این قابلیت باید دقیقاً مطابق الزامات پروژه، استانداردهای قابل اجرا و Cause & Effect مصوب انجام شود.
Phased Evacuation
کنترل پنل C-TEC XFP501E/X امکان طراحی سناریوهای Phased Evacuation یا تخلیه مرحلهای ساختمان را فراهم میکند.
در این نوع طراحی، لازم نیست تمام آژیرهای ساختمان بلافاصله و به شکل یکسان فعال شوند.
برای مثال در یک ساختمان چندطبقه میتوان بر اساس Cause & Effect تعیین کرد ابتدا طبقه درگیر و طبقات مجاور هشدار دریافت کنند و سپس سایر بخشها وارد مرحله تخلیه شوند.
نحوه اجرای این قابلیت به طراحی سیستم و الزامات ایمنی پروژه بستگی دارد.
دو مدار آژیر متعارف
علاوه بر تجهیزات آدرسپذیر روی لوپ، C-TEC XFP501E/X دارای دو مدار آژیر Conventional قابل برنامهریزی است.
این مدارها امکان اتصال تجهیزات هشداردهنده متعارف را در اختیار طراح قرار میدهند.
برای مانیتورینگ مدارهای Sounder از مقاومت انتهای خط استفاده میشود.
مقدار مقاومت EOL اعلامشده برای مدار Sounder این پنل 6.8kΩ است.
طول کابل، تعداد تجهیزات و جریان مصرفی مدار آژیر باید در زمان طراحی بررسی شود.
دو ورودی قابل برنامهریزی
پنل دارای دو Programmable Input است که میتوان عملکرد آنها را بر اساس نیاز پروژه برنامهریزی کرد.
این ورودیها میتوانند برای دریافت فرمان از تجهیزات جانبی یا ایجاد عملکردهای خاص در Cause & Effect مورد استفاده قرار گیرند.
نوع عملکرد نهایی هر ورودی باید در زمان Commissioning سیستم تعیین شود.
سه رله قابل برنامهریزی
C-TEC XFP501E/X دارای سه رله قابل برنامهریزی است.
این رلهها میتوانند برای ارسال فرمان به تجهیزات جانبی مورد استفاده قرار گیرند.
برای مثال امکان استفاده از آنها برای ارسال وضعیت حریق یا اجرای فرمانهایی مانند Shut Down تجهیزات وجود دارد.
علاوه بر سه رله قابل برنامهریزی، پنل دارای Fault Relay نیز است که میتواند وضعیت خطای سیستم را به تجهیزات دیگر منتقل کند.
ظرفیت کنتاکت رلهها مطابق مشخصات سازنده باید در هنگام اتصال تجهیزات جانبی رعایت شود.
خروجی AUX
کنترل پنل دارای خروجی تغذیه کمکی یا Auxiliary Power Output برای برخی تجهیزات جانبی است.
حداکثر جریان اعلامشده برای این خروجی باید در طراحی رعایت شود و پیش از اتصال هر تجهیز، جریان مصرفی آن با ظرفیت خروجی پنل مقایسه شود.
برای تجهیزات با جریان مصرفی بالا باید از منبع تغذیه مناسب و تأییدشده استفاده شود.
نمایشگر LCD
XFP501E/X دارای یک نمایشگر LCD بکلایت است که اطلاعات مربوط به وضعیت سیستم، Alarm، Fault و سایر پیامها را در اختیار کاربر قرار میدهد.
ساختار LCD امکان نمایش اطلاعات متنی مربوط به تجهیز و محل نصب را فراهم میکند.
وجود صفحه نمایش متنی در کنار LEDهای زون باعث میشود اپراتور بتواند هنگام وقوع Fire یا Fault اطلاعات دقیقتری درباره محل رویداد دریافت کند.
امکان تعریف متن اختصاصی برای تجهیزات
برای هر تجهیز آدرسپذیر میتوان متن محل یا Location Text تعریف کرد.
این قابلیت اهمیت زیادی در پروژههای متوسط و بزرگ دارد.
برای مثال به جای نمایش صرفاً یک شماره آدرس، میتوان عبارتی مانند:
«طبقه سوم – اتاق سرور»
یا
«طبقه اول – اتاق برق»
را برای تجهیز تعریف کرد.
در زمان Alarm یا Fault این اطلاعات روی نمایشگر پنل قابل مشاهده خواهد بود و میتواند سرعت شناسایی محل حادثه را افزایش دهد.
حافظه ثبت 999 رویداد
بر اساس مشخصات فعلی C-TEC، پنل XFP501E/X قابلیت ذخیره 999 رویداد را در Event Log دارد.
این حافظه برای بررسی سوابق سیستم بسیار کاربردی است.
رویدادهای ثبتشده میتوانند در زمان سرویس، نگهداری، عیبیابی یا بررسی عملکرد سیستم توسط تکنسین مورد استفاده قرار گیرند.
وجود Event History کمک میکند بتوان زمان وقوع برخی Alarmها، Faultها و تغییرات مهم سیستم را بررسی کرد.
قابلیت Walk Test
یکی از امکانات مهم برای سرویس و Commissioning سیستم، قابلیت Walk Test است.
در این حالت تکنسین میتواند تجهیزات یک بخش از سیستم را بهصورت مرحلهای آزمایش کند و عملکرد دتکتورها و شستیها را بررسی نماید.
Walk Test در زمان تحویل اولیه پروژه، سرویسهای دورهای و تست عملکرد تجهیزات بسیار مفید است.
قابلیت Loop Test
پنل امکاناتی برای بررسی وضعیت لوپ در اختیار مهندس سیستم قرار میدهد.
با استفاده از گزینههای تست و Diagnostic میتوان اطلاعات مختلف مربوط به وضعیت ارتباط تجهیزات و لوپ را بررسی کرد.
این قابلیت در عیبیابی مشکلاتی مانند قطعی مدار، مشکلات ارتباطی یا ایرادات مربوط به تجهیزات بسیار کاربردی است.
شناسایی Duplicate Address
در سیستم آدرسپذیر، وجود دو تجهیز با یک آدرس مشابه میتواند باعث بروز مشکل در عملکرد سیستم شود.
XFP دارای امکاناتی برای کمک به شناسایی وضعیتهای مربوط به Duplicate Address است.
این قابلیت هنگام Commissioning سیستم و عیبیابی لوپ اهمیت زیادی دارد.
امکانات مهندسی و عیبیابی
منوی مهندسی XFP501E/X امکانات مختلفی برای تست و بررسی سیستم در اختیار تکنسین قرار میدهد.
از جمله امکانات قابل استفاده میتوان به موارد زیر اشاره کرد:
- بررسی وضعیت تجهیزات
- تست تجهیزات
- بررسی Output Set
- تست Sounder Group
- تست رلهها
- Walk Test
- Loop Test
- بررسی وضعیت PSU
- بررسی وضعیت لوپ
- شناسایی تجهیزات جدید
- شناسایی مشکلات آدرسدهی
- مانیتور کردن تجهیزات
- بررسی وضعیت برخی ورودیها و خروجیها
این امکانات باعث میشود Commissioning و سرویس سیستم نسبت به یک پنل ساده با دقت بیشتری انجام شود.
سطوح دسترسی کاربران
کنترل پنل C-TEC XFP از چند سطح دسترسی استفاده میکند تا کاربران عادی به تنظیمات مهندسی سیستم دسترسی نداشته باشند.
Access Level 1
این سطح برای مشاهده عمومی وضعیت سیستم استفاده میشود.
Access Level 2
این سطح برای کاربران مجاز طراحی شده و امکان دسترسی به برخی کنترلهای اصلی سیستم مانند Silence و Reset و تعدادی از امکانات مدیریتی را فراهم میکند.
Access Level 3
این سطح برای مهندس یا تکنسین سیستم در نظر گرفته شده و مربوط به تنظیمات، Commissioning و برنامهریزی پیشرفته است.
تنظیمات مهندسی سیستم اعلام حریق باید فقط توسط افراد متخصص و دارای صلاحیت انجام شود.
نرمافزار برنامهریزی C-TEC XFP
برای تنظیمات پیشرفته XFP501E/X میتوان از ابزارهای برنامهریزی C-TEC استفاده کرد.
در مستندات قدیمیتر سری XFP نام XFP507 مشاهده میشود، اما C-TEC در ابزارهای جدید خود برای پنلهای XFP Apollo و CAST از CA507 XFP CAST/Apollo Programming Tools استفاده میکند.
اتصال پنل به کامپیوتر امکان انجام تنظیماتی مانند موارد زیر را فراهم میکند:
- تعریف نام تجهیزات
- تعریف نام زونها
- مدیریت دیتابیس تجهیزات
- برنامهریزی Cause & Effect
- تعریف Output Set
- تعریف Sounder Group
- تنظیم برخی ویژگیهای سیستم
- Upload و Download تنظیمات
استفاده از نرمافزار باعث میشود برنامهریزی پروژههای پیچیده سریعتر و دقیقتر انجام شود.
قابلیت شبکه RS485
یکی دیگر از ویژگیهای مهم XFP501E/X امکان استفاده در سیستم شبکهشده است.
با نصب تجهیزات ارتباطی موردنیاز مانند کارت شبکه مناسب سری XFP، امکان ایجاد ارتباط RS485 میان چند کنترل پنل وجود دارد.
در شبکه Main Panel میتوان تا 8 کنترل پنل XFP را به یکدیگر متصل کرد.
حداکثر طول شبکه اصلی در شرایط تعیینشده توسط سازنده میتواند تا حدود 1 کیلومتر باشد.
با استفاده از شبکه، وضعیت Fire و Fault مربوط به پنلهای مختلف میتواند میان کنترل پنلهای سیستم به اشتراک گذاشته شود و Cause & Effect مناسب برای پروژه تعریف گردد.
امکان استفاده از Repeater Panel
در پروژههایی که نیاز به نمایش وضعیت سیستم در چند نقطه ساختمان وجود دارد، میتوان از Repeater Panel سازگار با سری XFP استفاده کرد.
برای مثال میتوان کنترل پنل اصلی را در اتاق کنترل نصب کرد و یک Repeater را در ورودی ساختمان، اتاق نگهبانی یا Fire Command Center قرار داد.
این کار دسترسی اپراتور به وضعیت سیستم را در نقاط مختلف ساختمان آسانتر میکند.
نکته مهم درباره شبکه XFP
خود کنترل پنل XFP501E/X دارای تأییدیههای مرتبط با EN54-2 و EN54-4 است.
با این حال باید توجه داشت که بر اساس محدوده تأییدیه LPCB، عملکرد شبکه XFP بخشی از Scope تأییدیه EN54-2 این محصول محسوب نمیشود.
بنابراین باید میان «دارا بودن قابلیت شبکه» و «دامنه تأییدیه EN54-2» تفاوت قائل شد.
این موضوع بهویژه در پروژههایی که اسناد تأییدیه تجهیزات اهمیت زیادی دارند باید مورد توجه طراح و مشاور قرار گیرد.
منبع تغذیه کنترل پنل
C-TEC XFP501E/X با برق ورودی 230VAC، 50/60Hz کار میکند.
پنل دارای منبع تغذیه داخلی Switching Power Supply است که تغذیه موردنیاز کنترل پنل، لوپ و خروجیهای سیستم را تأمین میکند.
ولتاژ نامی منبع تغذیه داخلی حدود 27VDC است.
سیستم Power Supply همچنین وضعیت برق، باتری و برخی Faultهای مرتبط با منبع تغذیه را مانیتور میکند.
باتری Backup
برای تأمین برق اضطراری، امکان نصب دو باتری 12 ولت 3.2 آمپرساعت VRLA داخل کنترل پنل وجود دارد.
این دو باتری بهصورت سری در سیستم مورد استفاده قرار میگیرند.
مدت زمان Backup واقعی سیستم فقط به ظرفیت اسمی باتری بستگی ندارد و باید بر اساس موارد زیر محاسبه شود:
- تعداد تجهیزات روی لوپ
- مصرف جریان تجهیزات
- جریان Quiescent
- تعداد آژیرها
- مدت زمان Alarm
- الزامات استاندارد پروژه
- زمان Standby موردنیاز
بنابراین Battery Calculation باید برای هر پروژه بهصورت جداگانه انجام شود.
مانیتورینگ خطای Earth
کنترل پنل دارای قابلیت مانیتور کردن Earth Fault است.
اتصال ناخواسته مدارهای سیستم به ارت میتواند توسط کنترل پنل بهعنوان Fault شناسایی شود.
این قابلیت در عیبیابی کابلکشی سیستم و تشخیص برخی مشکلات نصب اهمیت زیادی دارد.
نصب روکار و توکار
یکی از مزیتهای بدنه C-TEC XFP501E/X امکان نصب Surface Mount و Flush Mount است.
بنابراین بسته به معماری پروژه و محل نصب میتوان پنل را روی سطح دیوار یا به شکل توکار نصب کرد.
ابعاد تقریبی پنل برابر است با:
380 × 235 × 96 میلیمتر
ابعاد بازشوی موردنیاز برای نصب توکار نیز حدود:
367 × 220 × 75 میلیمتر
اعلام شده است.
رنگ بدنه پنل RAL7035 بوده و ظاهر آن برای نصب در محیطهای داخلی طراحی شده است.
درجه حفاظت IP30
درجه حفاظت بدنه XFP501E/X برابر IP30 است.
بنابراین این کنترل پنل برای نصب در محیط داخلی مناسب است و نباید بدون تمهیدات حفاظتی مناسب در معرض بارندگی، آب، گردوغبار شدید یا شرایط محیطی نامناسب نصب شود.
انتخاب محل نصب کنترل پنل باید با توجه به استاندارد پروژه و شرایط محیطی انجام شود.
محدوده دمای کاری
محدوده دمای کاری اعلامشده برای XFP501E/X تقریباً از:
5- درجه سانتیگراد تا 40+ درجه سانتیگراد
است.
رطوبت محیط نیز باید در محدوده مجاز تعیینشده توسط سازنده قرار داشته باشد.
رعایت شرایط محیطی مناسب تأثیر زیادی بر عملکرد و طول عمر کنترل پنل و باتریها دارد.
الزامات کابلکشی
برای کابلکشی سیستم اعلام حریق متصل به C-TEC XFP501E/X باید از کابل مناسب سیستم اعلام حریق و مطابق الزامات پروژه استفاده شود.
در طراحی و اجرا باید موارد زیر مورد توجه قرار گیرد:
- استفاده از کابل Fire Resistant مناسب
- رعایت سطح مقطع کابل
- محاسبه افت ولتاژ
- بررسی مقاومت مسیر لوپ
- رعایت جریان مصرفی تجهیزات
- استفاده صحیح از Isolator
- جداسازی کابل برق شهر از مدارهای ولتاژ پایین
- اجرای صحیح Shield و Earth بر اساس دستورالعمل سازنده
- رعایت الزامات استاندارد و مقررات محلی
اجرای نادرست کابلکشی میتواند باعث بروز Fault، افت ولتاژ، ناپایداری ارتباط تجهیزات و عملکرد نامناسب سیستم شود.
استاندارد EN54-2
استاندارد EN54-2 مربوط به Control and Indicating Equipment سیستمهای اعلام حریق است.
XFP501E/X برای عملکردهای مختلف کنترل و نمایش سیستم دارای تأییدیه مرتبط با این استاندارد است.
برخی قابلیتهای پیشرفته مورد پشتیبانی پنل شامل مواردی مانند Delay، Zone Dependency، Alarm Counter، Disablement و Test Condition هستند.
استاندارد EN54-4
استاندارد EN54-4 مربوط به Power Supply Equipment سیستم اعلام حریق است.
منبع تغذیه و سیستم شارژ باتری XFP501E/X مطابق الزامات مرتبط با این استاندارد طراحی شده است.
وجود تأییدیه EN54-4 برای کنترل پنل اهمیت زیادی دارد، زیرا عملکرد صحیح منبع تغذیه و باتری Backup بخش مهمی از قابلیت اطمینان سیستم اعلام حریق محسوب میشود.
تأییدیه LPCB
کنترل پنل C-TEC XFP501E/X دارای تأییدیه معتبر LPCB است.
LPCB یکی از مراجع شناختهشده بینالمللی در حوزه ارزیابی و تأیید تجهیزات حفاظت در برابر حریق است.
LPCB Reference مربوط به این محصول 176b/06 است.
وجود این گواهی نشان میدهد مدل موردنظر تحت فرآیند ارزیابی و تأیید شخص ثالث قرار گرفته است.
گواهی CPR
برای مدل XFP501E/X گواهی CPR با شماره:
2831-CPR-F4312
صادر شده است.
در این گواهی، محصول بهعنوان یک کنترل پنل و تجهیز نمایشدهنده آدرسپذیر تک لوپ و 16 زون با پروتکل Apollo معرفی شده است.
وجود اسناد CPR، Declaration of Performance و Declaration of Conformity از موارد مهم برای پروژههایی است که نیاز به مدارک رسمی محصول دارند.
UKCA
علاوه بر اسناد اروپایی، این محصول دارای مدارک مرتبط با UKCA نیز است.
شماره گواهی CPR مربوط به UKCA برای مدل XFP501E/X:
0832-UKCA-CPR-F1047
است.
کاربردهای C-TEC XFP501E/X
با توجه به ظرفیت و امکانات این کنترل پنل، XFP501E/X میتواند در طیف متنوعی از پروژهها مورد استفاده قرار گیرد، از جمله:
- ساختمانهای اداری
- ساختمانهای تجاری
- فروشگاهها
- مدارس و مراکز آموزشی
- کلینیکها
- انبارها
- کارگاهها
- پروژههای صنعتی کوچک و متوسط
- ساختمانهای چندطبقه
- مراکز خدماتی
- پروژههای مجهز به تجهیزات Apollo XP95
- پروژههای مجهز به تجهیزات Apollo Discovery
- پروژههای نیازمند Cause & Effect
- پروژههای نیازمند کنترل تجهیزات جانبی
- سیستمهای اعلام حریق شبکهشده بر پایه XFP
انتخاب نهایی کنترل پنل باید بر اساس تعداد تجهیزات، ظرفیت لوپ، جریان مصرفی، تعداد زونها، نیازهای Cause & Effect و الزامات استاندارد پروژه انجام شود.
چرا C-TEC XFP501E/X انتخاب مناسبی است؟
ترکیب پروتکل شناختهشده Apollo با کنترل پنل C-TEC باعث شده XFP501E/X به گزینهای کاربردی برای بسیاری از سیستمهای آدرسپذیر تبدیل شود.
از مهمترین دلایل انتخاب این مدل میتوان به ظرفیت مناسب تک لوپ، 16 زون، امکانات Cause & Effect، قابلیت شبکه، ورودیها و خروجیهای قابل برنامهریزی، قابلیت تست و عیبیابی، پشتیبانی نرمافزاری و تأییدیه LPCB اشاره کرد.
در پروژهای که ظرفیت یک لوپ برای تعداد تجهیزات کافی باشد، استفاده از XFP501E/X میتواند نسبت به پنلهای بزرگتر راهکاری مناسب و اقتصادی باشد.
تفاوت XFP501E/X با کنترل پنل Conventional
در سیستم Conventional، تجهیزات معمولاً بهصورت زونبندی سیمی به پنل متصل میشوند و کنترل پنل فقط زون درگیر را مشخص میکند.
اما در XFP501E/X هر تجهیز روی لوپ دارای آدرس اختصاصی است.
به همین دلیل کنترل پنل میتواند تجهیز مشخصی که Alarm یا Fault ایجاد کرده است را شناسایی کرده و Location Text مربوط به آن را نمایش دهد.
این قابلیت باعث افزایش دقت در تشخیص محل حادثه و تسهیل عملیات سرویس و نگهداری میشود.
تفاوت یک لوپ با 16 زون در XFP501E/X
یکی از پرسشهای متداول درباره این پنل این است که چگونه دستگاه یک لوپ دارد اما 16 زون است.
لوپ، مدار فیزیکی ارتباط تجهیزات آدرسپذیر با کنترل پنل است.
زون، تقسیمبندی منطقی یا جغرافیایی ساختمان است.
بنابراین میتوان تعداد زیادی تجهیز را روی یک لوپ نصب کرد و آنها را بر اساس محل نصب در 16 زون مختلف قرار داد.
برای مثال:
- Zone 1: طبقه همکف
- Zone 2: طبقه اول
- Zone 3: طبقه دوم
- Zone 4: طبقه سوم
و به همین ترتیب سایر بخشهای ساختمان را تعریف کرد.
آیا C-TEC XFP501E/X برای پروژههای بزرگ مناسب است؟
XFP501E/X یک پنل تک لوپ است و بنابراین انتخاب آن باید بر اساس تعداد و مصرف تجهیزات پروژه انجام شود.
برای پروژههای کوچک و متوسط، یک دستگاه XFP501E/X میتواند گزینه بسیار مناسبی باشد.
در پروژههایی که تعداد لوپ بیشتری نیاز دارند، امکان استفاده از پنلهای دیگر سری XFP یا شبکه کردن چند پنل وجود دارد.
بنابراین قبل از انتخاب محصول باید Loop Calculation و طراحی کلی سیستم انجام شود.
آیا C-TEC XFP501E/X با Apollo XP95 کار میکند؟
بله. مدل XFP501E/X برای پروتکل Apollo طراحی شده و از تجهیزات خانواده Apollo XP95 پشتیبانی میکند.
آیا XFP501E/X با Apollo Discovery سازگار است؟
بله. این کنترل پنل با تجهیزات Apollo Discovery نیز سازگار است و میتوان در چارچوب طراحی و دستورالعملهای سازنده از تجهیزات Discovery در سیستم استفاده کرد.
چند تجهیز میتوان به XFP501E/X متصل کرد؟
حداکثر ظرفیت اسمی لوپ 126 تجهیز آدرسپذیر است.
با این حال ظرفیت عملی سیستم باید بر اساس جریان تجهیزات، افت ولتاژ، نوع دستگاهها و طول کابل محاسبه شود.
آیا XFP501E/X قابلیت شبکه دارد؟
بله.
با استفاده از تجهیزات شبکه مناسب سری XFP میتوان چند پنل را از طریق RS485 به یکدیگر متصل کرد.
در ساختار Main Panel Network امکان اتصال حداکثر 8 کنترل پنل XFP وجود دارد.
آیا XFP501E/X قابلیت اتصال Repeater دارد؟
بله.
میتوان از Repeater سازگار با سری XFP برای نمایش و کنترل وضعیت سیستم در نقاط دیگر ساختمان استفاده کرد.
آیا XFP501E/X دارای تأییدیه LPCB است؟
بله.
این مدل دارای تأییدیه LPCB مطابق الزامات مرتبط با EN54-2 و EN54-4 است.
LPCB Reference این محصول 176b/06 است.
آیا پنل XFP501E/X قابلیت Cause & Effect دارد؟
بله.
امکان تعریف Cause & Effect یکی از قابلیتهای مهم این پنل است و میتوان ارتباط میان زونها، تجهیزات ورودی، آژیرها، Output Setها، Sounder Groupها و خروجیهای مختلف را برنامهریزی کرد.
آیا پنل دارای Event Log است؟
بله.
طبق مشخصات فعلی سازنده، XFP501E/X قابلیت ثبت 999 رویداد را دارد.
آیا امکان برنامهریزی XFP501E/X با کامپیوتر وجود دارد؟
بله.
C-TEC ابزار برنامهریزی مخصوص پنلهای سری XFP را ارائه میکند و بسیاری از تنظیمات حرفهای سیستم از طریق نرمافزار PC قابل انجام است.
آیا XFP501E/X قابلیت نصب توکار دارد؟
بله.
این کنترل پنل قابلیت نصب بهصورت Surface Mount و Flush Mount را دارد و میتوان بر اساس شرایط معماری پروژه روش مناسب را انتخاب کرد.
جمعبندی
کنترل پنل اعلام حریق آدرسپذیر C-TEC XFP501E/X یک کنترل پنل تک لوپ و 16 زون حرفهای برای سیستمهای مبتنی بر Apollo XP95 و Discovery است.
پشتیبانی از حداکثر 126 تجهیز آدرسپذیر، ظرفیت جریان لوپ مناسب، Cause & Effect پیشرفته، 16 Sounder Group، 16 Output Set، دو مدار آژیر متعارف، دو ورودی قابل برنامهریزی، سه رله قابل برنامهریزی، قابلیت Day/Night، Investigation Delay، Zone Dependency، Phased Evacuation، Loop Learn، Walk Test، Event Log، برنامهریزی کامپیوتری و امکان شبکه RS485 مجموعهای کامل از امکانات را برای طراحی و اجرای سیستم اعلام حریق در اختیار مهندسان قرار میدهد.
وجود تأییدیه LPCB مطابق EN54-2 و EN54-4 نیز یکی از نقاط قوت مهم این محصول محسوب میشود.
در زمان انتخاب C-TEC XFP501E/X باید تعداد تجهیزات، مصرف جریان لوپ، طول کابل، افت ولتاژ، ظرفیت باتری، تعداد آژیرها و Cause & Effect موردنیاز پروژه بررسی شود تا از مناسب بودن این مدل برای طراحی موردنظر اطمینان حاصل شود.
برای استعلام قیمت، بررسی موجودی، دریافت اطلاعات فنی و انتخاب تجهیزات سازگار با C-TEC XFP501E/X میتوانید با واحد فروش و فنی آسافایر در ارتباط باشید.
کنترل پنل C-TEC XFP501E/X چند لوپ است؟
XFP501E/X یک کنترل پنل آدرسپذیر تک لوپ است که سیستم را در قالب 16 زون نمایش و مدیریت میکند.
چند دتکتور میتوان به XFP501E/X متصل کرد؟
حداکثر ظرفیت اعلامشده برای لوپ 126 تجهیز آدرسپذیر است. تعداد واقعی و نوع تجهیزات باید با توجه به Loop Current، افت ولتاژ و مشخصات هر تجهیز محاسبه شود.
آیا XFP501E/X با دتکتورهای Apollo کار میکند؟
بله. این مدل مشخصاً برای پروتکل Apollo XP95 و Discovery ارائه شده است.
آیا XFP501E/X قابلیت شبکه دارد؟
بله. با کارت ارتباطی اختیاری XFP761 میتوان تا 8 پنل اصلی XFP را روی شبکه RS485 متصل کرد یا تا 8 Repeater را به یک Main Panel غیرشبکهای متصل نمود. عملکرد Network خارج از Scope تأییدیه EN54-2 این محصول است.
آیا پنل C-TEC XFP501E/X دارای LPCB است؟
بله. مدل XFP501E/X دارای تأییدیه LPCB مطابق EN54-2 و EN54-4 بوده و LPCB Reference آن 176b/06 است. همچنین EU CPR Certificate شماره 2831-CPR-F4312 برای این مدل صادر شده است.
نرمافزار برنامهریزی XFP501E/X چیست؟
اسناد قدیمی XFP به XFP507 اشاره میکنند، اما C-TEC در اطلاعات فعلی خود برای پنلهای Apollo و CAST ابزار CA507 XFP CAST/Apollo Programming Tools را معرفی کرده است.
