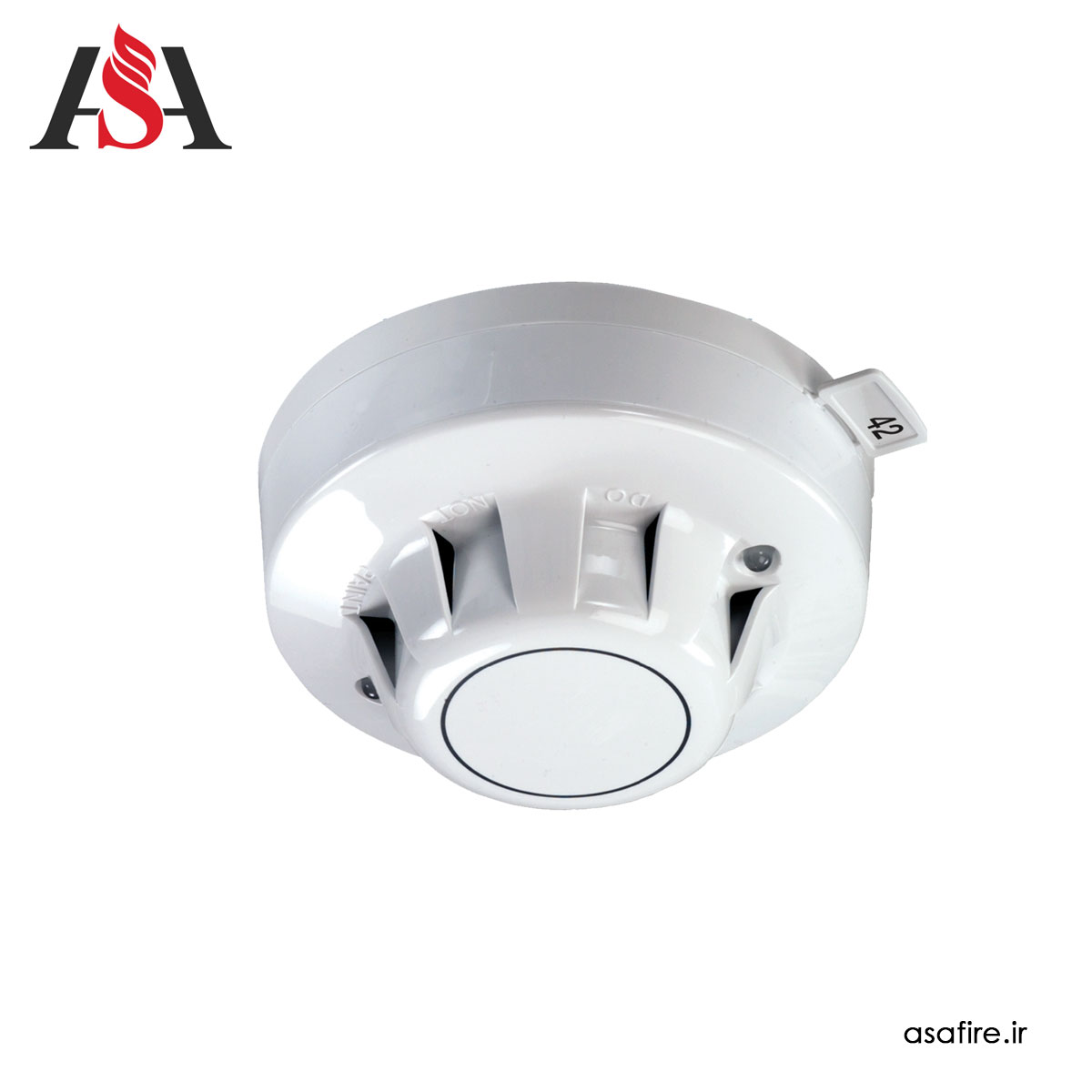

دتکتور دودی اپتیکال آدرس پذیر Apollo Discovery 58000-600
معرفی و کاربرد دتکتور دودی آدرس پذیر Apollo سری Discovery مدل 600-58000
دتکتور Apollo Discovery Optical Smoke Detector 58000-600APO بر پایهٔ اصل پراکندگی نور به جلو (Forward Scatter) عمل میکند و برای سناریوهای حریق کندسوز یا دودزا و فضاهایی مانند مسیرهای فرار، کریدورها و اقامتگاهها بسیار ایده آل میباشد.
این دتکتور نسبت به باد و فشار اتمسفری بیتفاوت بوده و لذا آلارمهای کاذب را مدیریت میکند. همچنین دارای ویژگی رد سیگنالهای گذرا و امکان تست از راه دور است و از طریق کنترل پنل، در پنج حالت پاسخ مطابق استاندارد EN54 کار میکند. در نتیجه این کاشف دود، یک دتکتور اپتیکال «با کارایی بالا و مدیریت مؤثر آلارم کاذب» معرفی میکند.
نحوه عملکرد دتکتور دودی آدرس پذیر آپولو سری دیسکاوری مدل 600-58000
درون محفظهٔ پلیکربنات دتکتور دودی آدرس پذیر آپولو، یک LED مادونقرمز با کولیماتور و یک فوتودیود PIN با فیلتر نور روز در زاویهٔ مایل نسبت به هم یا به عبارت دیگر آرایشی شعاعی قرار دارند.
هر یک ثانیه، LED پالس نور میفرستد؛ در هوای پاک بهواسطهٔ بافلها و آرایش زاویهای، فوتودیود نوری دریافت نمیکند اما با ورود دود، نورِ پراکندهشده متناسب با چگالی یا ویژگی دود به فوتودیود میرسد، سیگنال پردازش و به مقدار آنالوگ جهت ارسال روی لوپ تبدیل میشود.
مشخصات فنی دتکتور دودی آدرس پذیر آپولو سری دیسکاوری مدل 600-58000
- اصل کشف: پراکندگی روبهجلو نور توسط ذرات دود (LED IR + فوتودیود PIN)
- نمونهبرداری: 1 هرتز
- تغذیه لوپ: دو سیم (L1/L2) با تغذیه 17 الی 28 ولت مستقیم، بیتفاوت به پلاریته
- پروتکل: Discovery و XP95 و CoreProtocol® با مدولاسیون 5 الی 9 ولت پیک تا پیک
- جریان آمادهبهکار: حدود 300 میکرو آمپر در ولتاژ 24 ولت
- زمان راهاندازی: حداکثر 10 ثانیه
- نشانگرها: دو عدد LED شفاف 360 درجه که در حالت فایر قرمز میشوند
- امکان اتصال LED ریموت از طریق +R/−R با مقاومت داخلی به مثبت حدود 4.5 کیلو اهم و حداکثر 5 میلیآمپر
- مقدار آنالوگ در هوای پاک: 23 (+4/−0)؛ آستانهٔ آلارم: 55
- دمای عملکرد: −40 تا +70 درجه سانتیگراد
- رطوبت قابل تحمل : 0 تا 95 %RH بدون میعان و یخزدگی
- ابعاد: قطر 100mm در ارتفاع 42mm (با پایه XPERT7 ارتفاع 50mm)
- Ø100 × 42 mm (ارتفاع با بیس XPERT7 ≈ 50 mm)
- وزن: 105 گرم (بدون پایه) و 160 گرم (با پایه)
- بدنه پلیکربنات کندسوز؛ ترمینالها استیل زنگنزن آبکاریشده؛ ورودیهای دود مقاوم به باد
حالتهای عملکرد دتکتور Apollo Discovery 58000-600APO
دتکتور آدرس پذیر دودی آپولو مدل 600-58000 از طریق کنترل پنل اعلام حریق در پنح حالت قابل تنظیم است بدین صورت که Mode 1 حساسترین و Mode 5 کمحساسیتترین است.
جدول آستانهها و حداقل زمان پاسخ به شرح ذیل میباشد:
| Mode | آستانه دود (%/m) | dB/m | حداقل زمان پاسخ |
| 1 | 1.4 | 0.08 | 5 s |
| 2 | 1.4 | 0.08 | 30 s |
| 3 | 2.1 | 0.12 | 5 s |
| 4 | 2.1 | 0.12 | 30 s |
| 5 | 2.4 | 0.14 | 5 s |
راهنمای انتخاب سریع:
- برای مسیرهای فرار/کریدورها که کشف سریع مهم است: Mode 1 یا 3 (بسته به سطح حساسیت مجاز سایت)
- در محیطهای با تلاطم هوا که نیاز به پایداری بالاتر دارید: Mode 2 یا 4 (تاخیر حداقل 30s برای کاهش آلارمهای گذرا)
- در محیطهای نسبتاً غبارآلود که هنوز دتکتور دودی قابل استفاده است: Mode 5
الگوریتمهای کاهش آلارم کاذب و تست سلامت دتکتور دودی آدرس پذیر 58000-600APO
- Rejection of Transient Signals: حساسیت پایین به جهشهای بسیار سریع خروجی سنسور (پُفهای لحظهای/نویز)، در نتیجه کاهش آلارم کاذب
- Drift Compensation: جبران رانش ناشی از گردوغبار چمبر با حفظ حساسیت مؤثر به حریق، مطابق الزامات EN54
- Remote Test: با فرمان پنل، دتکتور بهصورت الکتریکی در آلارم قرار گرفته و مقدار آنالوگ 85 بازمیگرداند (تأیید سلامت حسگر و مسیر لوپ)
کاربریهای توصیهشده و محدودیتهای دتکتور دودی آدرس پذیر آپولو سری دیسکاوری
- کاربریهای مناسب: محلهای اقامتی، گذرگاهها و مسیرهای فرار؛ پاسخ ایدهآل به گرمشدن تدریجی یا سوختن دودزا.
- محدودیتها: در شعلهسوزی پاک (Clean-burning flaming) عملکرد ضعیفتری دارد؛ برای این سناریوها ترکیب با دتکتور حرارتی یا فناوری چندمعیاره توصیه میشود.
عملکرد دتکتور دودی آدرس پذیر آپولو در آزمونهای استاندارد
دتکتور نقطهای دود اپتیکال بر اساس استاندارد EN 54-7 ارزیابی میشود. بهطور معمول برای دتکتورهای دود، آزمونهای TF2/TF3/TF4/TF5 بهکار میروند تا پاسخ به دود کندسوز، الیاف گداخته، پلاستیکهای شعلهور و مایعات آتشگیر سنجیده شود.
سازگاری، متعلقات و آدرسدهی دتکتور سری دیسکاوری آپولو
- سری Discovery با اکوسیستم XP95/Discovery سازگار است (اطمینان از پشتیبانی ویژگیهای پیشرفته در مستندات پنل الزامی است)
- بیس XPERT 7 (کد 45681-210APO): نصب کمفشار، کارت آدرس XPERT داخل بیس، و قفل ضدبرداشت؛ مناسب برای XP95 و Discovery
استانداردها و انطباقهای دتکتور دودی اپتیکال آدرس پذیر آپولو 600-58000
- EN 54-7 و CPR (قابلیت صدور Declaration of Performance/DoP) و دسترسی به Declaration of Conformity/DoC (EMC 2014/30/EU).
- دو نسخهٔ خاص: SIL2 (58000-600SIL) برای کاربردهای ایمنی کارکردی و نسخهٔ Marine برای محیطهای دریایی؛ بررسی موجودی/تأییدیهها بر اساس بازار لازم است.
نکات اجرایی نصب و بهرهبرداری از دتکتور دودی Apollo Discovery 58000-600APO
- ارتفاع و جانمایی را با خط مشی پروژه و استاندارد محلی منطبق کنید؛ از نقاط دارای جریان مستقیم HVAC، بخار آشپزخانه، یا گردوغبار سنگین پرهیز کنید تا آلودگی چمبر کاهش یابد (در صورت نیاز به دودی در چنین محیطهایی، به دتکتور مولتی یا حرارتی فکر کنید).
- لوپ و آدرسدهی را پس از نصب با Remote Test و بررسی مقدار آنالوگ سلامت، راستیآزمایی کنید؛ تفاوت مقدار 85 (تست) با 55 (آلارم واقعی) را در تفسیر لاگها در نظر بگیرید.
- انتخاب مُد با توجه به پروفایل دود یا تلاطم هوا با رعایت شرایط محیطی انجام شود.
