دتکتور حرارتی آدرسپذیر آپولو سری دیسکاوری مدل 400-58000
معرفی محصول

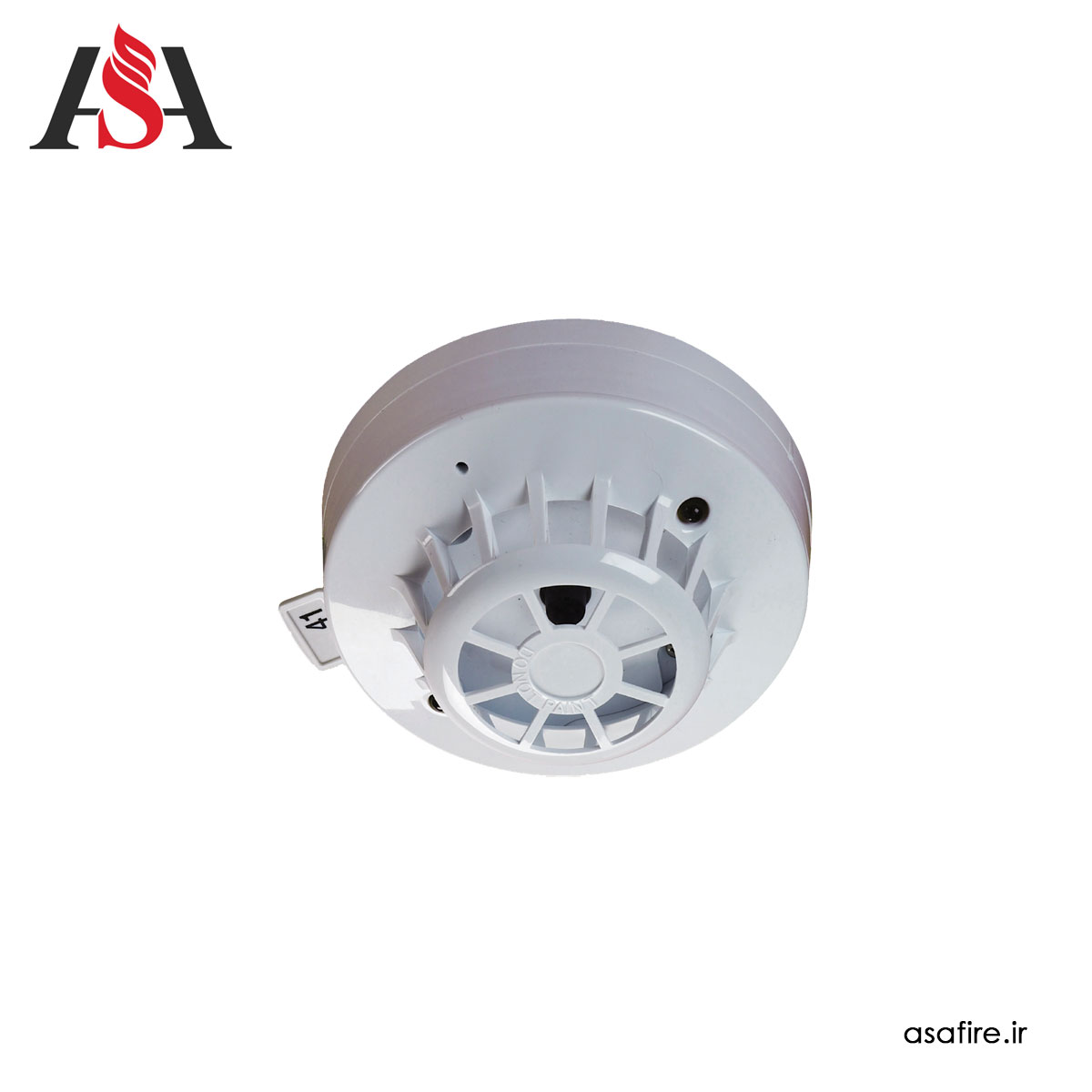

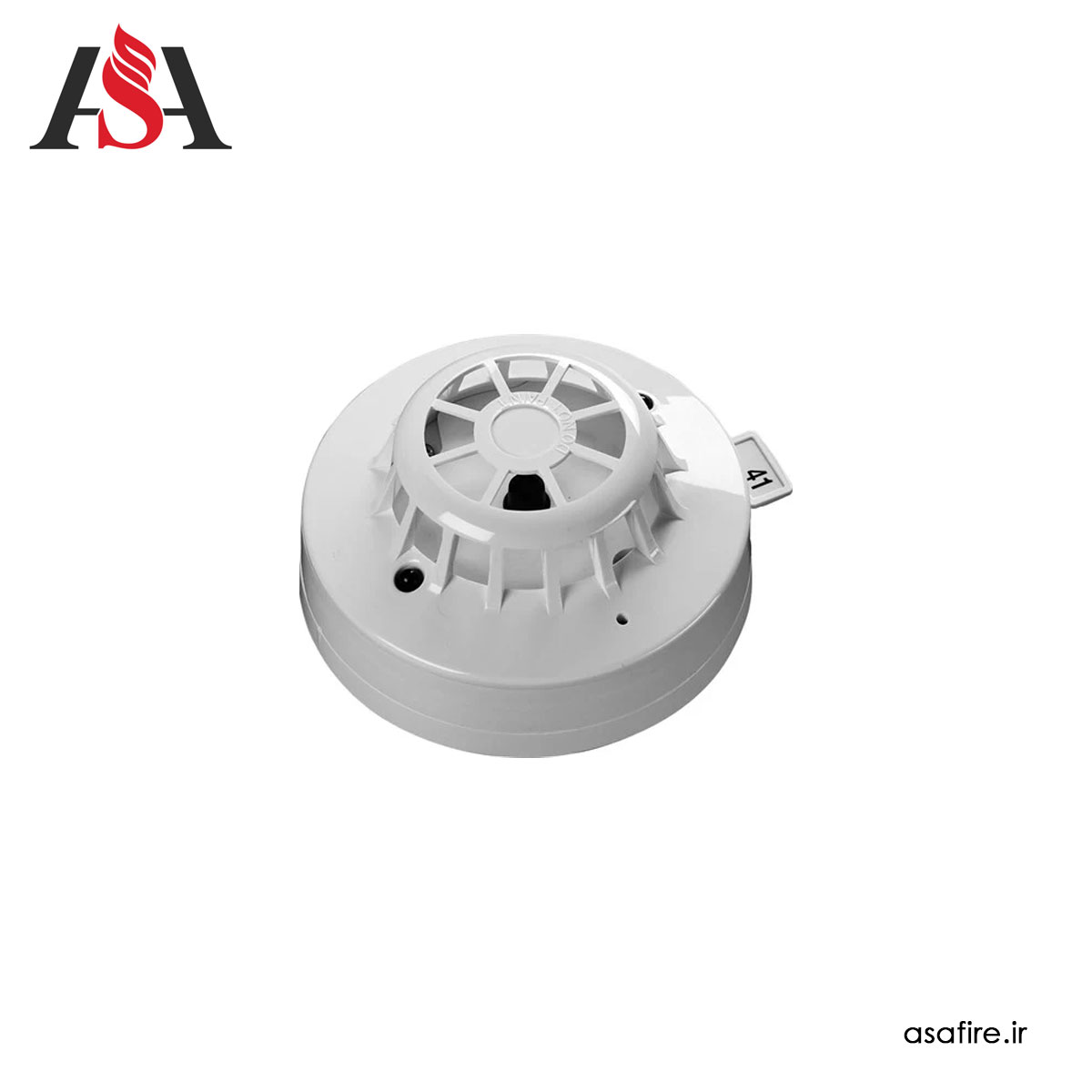

دتکتور حرارتی Apollo Discovery 58000-400 برای کاربردهایی طراحی شده که بهصورت معمول با گردوغبار، بخار یا دود روبهرو هستند؛ جایی که استفاده از دتکتور دود منجر به آلارمهای کاذب میشود (آشپزخانه صنعتی، موتورخانه، کارگاهها، انبارها). این دتکتور با یک ترمیستور NTC و الگوریتم پردازش سیگنال خطیشده (۱۰ تا ۸۰°C) تغییرات دما را پایش میکند و خروجی آنالوگ قابلتفسیر توسط پنل ارائه میدهد.
طراحی بدنه از پلیکربنات ضدحریق و درجه حفاظت IP44 باعث شده مانند آشپزخانه صنعتی، موتورخانه و کارگاههای تولیدی بسیار مناسب باشد.
ویژگیها و مزایای دتکتور حرارتی Apollo سری Discovery مدل 400-58000
- پشتیبانی از ۵ حالت عملکرد EN54-5 شامل کلاسهای A1R، A2R، A2S، CR و CS برای دامنههای دمایی متفاوت؛ انتخاب از طریق پنل
- حالت R (Rate-of-Rise): تشخیص دما ثابت + نرخ افزایش دما، ایدهآل برای محیطهای سرد یا بدون گرمایش
- حالت S (Static): تشخیص صرفاً دما ثابت، مناسب برای مکانهایی با تغییرات سریع دما مثل موتورخانه
- تست از راه دور: با فرمان پنل در حالت آلارم الکتریکی قرار میگیرد و مقدار آنالوگ ۸۵ برمیگرداند (تأیید سلامت حسگر). مقدار آلارم معمولی ۵۵ است
- دو چراغ LED قرمز با قابلیت چشمکزن و اتصال به چراغ ریموت (+R و -R)
- Drift compensation برای پایداری حساسیت در طول زمان
- سازگاری گستردهٔ پنلها (XP95/Discovery) و پشتیبانی برندهای مطرح نظیر C-TEC (XFP/ZFP)
- مقاوم در برابر تغییرات فشار هوا و جریان باد در حالت دمای ثابت
- طراحی ماژولار برای نصب، سرویس و نگهداری آسان
کاربردهای دتکتور حرارتی آپولو سری Discovery 58000-400APO
این دتکتور آدرسپذیر برای مکانهایی مناسب است که استفاده از دتکتور دود به دلیل شرایط محیطی امکانپذیر نیست، از جمله:
- آشپزخانه صنعتی و رستورانها
- موتورخانهها و اتاق دیگ بخار
- کارگاههای صنعتی و مکانهای دارای گردوغبار یا بخار
- انبارها و سردخانههای فاقد سیستم گرمایش (استفاده از حالت R)
مشخصات فنی دتکتور حرارتی آپولو دیسکاوری 400-58000
- پروتکل/ولتاژ مدولاسیون: ۵ تا ۹ ولت پیکبهپیک (آنالوگ آدرسپذیر Discovery/XP95).
- ولتاژ تغذیه حلقه: ۱۷ تا ۲۸ ولت DC (از طریق L1/L2، بدون حساسیت به پلاریته).
- جریان آمادهبهکار: ~۳۵۰ μA در ۲۴ ولت (در برخی نسخههای دیتاشیت ۴۰۰ μA درج شده است).
- زمان راهاندازی: ≤ ۱۰ ثانیه
- شاخص آلارم: 2 LED قرمز + خروجی LED ریموت
- دمای کاری: وابسته به Mode انتخابی
- رطوبت مجاز: 0–95% RH بدون میعان
- استانداردها: EN 54-5، CPR، LPCB، VdS، BOSEC
- درجه حفاظت: IP44؛ رطوبت ۰ تا ۹۵٪ بدون میعان/یخزدگی
- ابعاد/وزن: قطر ۱۰۰mm، ارتفاع ۴۲mm، وزن ۱۰۵g
- بدنه/ترمینالها: پلیکربنات خودخاموششونده / استیل ضدزنگ آبکاری شده
توضیح دمای محیط: آپولو محدودهٔ کاربردی بسیار وسیع −۴۰ تا +۷۰°C را برای محیطهای هدف بیان میکند؛ اما رفتار آتشنشانی واقعیِ دتکتور تابع کلاس EN 54-5 و دمای واکنش ثابت هر مُد است (جدول بخش بعدی). بههمین دلیل، انتخاب مُد مطابق شرایط محیطی ضروری است.
مُدهای پاسخ دتکتور حرارتی آدرس پذیر آپولو 400-58000
| مُد | کلاس EN 54-5 | کاربری معمول | دمای کاربردی تیپیک | دمای واکنش ثابت |
| 1 | A1R | فضاهای معمول با حساسیت بالاتر | 25–50°C | 54–57°C (حداکثر 65°C) |
| 2 | A2R | فضاهای معمول با حساسیت متوسط | 25–50°C | 54–61°C (حداکثر 70°C) |
| 3 | A2S | فقط ثابت (بدون RoR) | 25–50°C | 54–61°C (حداکثر 70°C) |
| 4 | CR | دماهای بالاتر + RoR | 55–80°C | 84–90°C (حداکثر 100°C) |
| 5 | CS | فقط ثابت در دماهای بالاتر | 55–80°C | 84–90°C (حداکثر 100°C) |
- R = Rate-of-Rise: مناسب محیطهای سرد یا فاقد گرمایش (انبار سرد، رمپهای بارگیری).
- S = ثابت: مناسب مکانهایی با جهشهای سریع و غیرحریقی دما (گالِی، موتورخانه).
سیمبندی، آدرسدهی و بیس دتکتور حرارتی آدرس پذیر Apollo Discovery 58000-400APO
- اتصال به حلقهٔ آدرسپذیر از طریق L1 و L2 (ورودی/خروجی مشترک، پلاریته بیتفاوت).
- LED ریموت: ترمینالهای +R / −R (اتصال از طریق مقاومت داخلی ~۴.۵kΩ؛ جریان حداکثر توصیهشده ~۵ mA).
- بیس پیشنهادی: XPERT 7 Base (45681-210APO) با کارت آدرس XPERT برای آدرسدهی ساده و قفل ضدسرقت.
- راهنمای نصب/سیمبندی بیسهای XP95/Discovery (نسخهٔ UL نیز برای رویهٔ مکانیکی نصب و الزامات عمومی مفید است).
راهاندازی، تست و نگهداری دتکتور حرارتی Apollo مدل 400-58000
- پیکربندی مُد از طریق پنل (Mode 1 تا 5) متناسب با پروفایل حرارتی فضا.
- تست برخط (Remote Test): از پنل فرمان دهید؛ دستگاه مقدار آنالوگ ۸۵ بازمیگرداند (Health-Check).
- فعالکردن (در صورت نیاز) چشمکزن LED هنگام Poll جهت عیبیابی سریع شبکه.
- بازبینی دورهای: تمیزکاری بدنه، کنترل اتصالات بیس و بررسی Drift با گزارشهای پنل. (Drift compensation به حفظ حساسیت کمک میکند.)
انطباقها و تأییدیههای دتکتور حرارتی آپولو دیسکاوری
- EN 54-5 و CPR (اتحادیه اروپا) + تأییدیههای LPCB، VdS، BOSEC، SBSC و… بر اساس نشرات رسمی و صفحهٔ محصول.
- EMC Directive 2014/30/EU – همخوانی با الزامات مصرح (طبق دیتاشیت).
سازگاری با پنلها
- Discovery/XP95 یک اکوسیستم باز است و با پنلهای متداول بازار سازگار است. نمونهٔ تصدیقشده: C-TEC XFP/ZFP (سازگاری کامل با Discovery/XP95). در سایر پنلها، ویژگیهای پیشرفته مثل Test/LED Flash ممکن است متفاوت پیادهسازی شوند؛ رجوع به مستندات سازندهٔ پنل الزامی است.
بهترین روش انتخاب و طراحی
- محیطهای سرد/بدون گرمایش → مُدهای A1R/A2R برای پاسخ سریع به رشد دما.
- موتورخانه/گالی و جهشهای دمایی غیرحریقی → مُدهای A2S/CS برای پرهیز از آلارم کاذب.
- آشپزخانه صنعتی/فضاهای غبارآلود → حرارتی Discovery بهجای دودی؛ با IP44 و Drift compensation.
- LED ریموت: به محدودیت جریان توجه کنید (≈۵ mA) و از سیمبندی صحیح +R/−R اطمینان بگیرید.
- بیس XPERT 7: آدرسدهی واضح و نگهداری آسان؛ قفل ضدسرقت در محیطهای عمومی توصیه میشود
پرسشهای متداول (FAQ)
آیا این مدل منسوخ شده است؟
برخی توزیعکنندگان اعلام کردهاند که این کُد «Discontinued» شده، اما موجودی بازار و جایگزینها (مثلاً سری Soteria) بر اساس منطقه و کانال فروش متفاوت است؛ حتماً وضعیت تأمین را با نمایندهٔ رسمی آپولو بررسی کنید.
اختلاف مقادیر جریان آمادهبهکار ۳۵۰ یا ۴۰۰ μA از کجاست؟
صفحهٔ رسمی جدید آپولو ۳۵۰ μA (در ۲۴V) را ذکر میکند؛ در نسخههای قدیمیتر دیتاشیت ۴۰۰ μA آمده است—هر دو عدد در محدودهٔ طراحی قرار دارند.
چه بیسی برای نصب پیشنهاد میشود؟
45681-210APO (XPERT 7 Base) با کارت آدرس یکپارچه؛ نصب سریع، آدرسدهی دقیق، قابلیت قفل.
جمعبندی دتکتور Apollo Discovery Heat Detector 58000-400APO
Apollo Discovery 58000-400 یک دتکتور حرارتی آدرسپذیر قابلاتکا، کمخطا و منعطف است که با ۵ مُد استاندارد EN 54-5، قابلیت تست از راه دور، Drift compensation و اکوسیستم XP95/Discovery، پوشش مطمئنی برای محیطهای چالشبرانگیز فراهم میکند. برای بیشینهسازی کارایی، انتخاب مُد باید مطابق پروفایل دمایی محیط انجام شود و سیمبندی/بیس بهدرستی پیادهسازی گردد.
دانلود فایلهای دتکتور حرارتی آدرس پذیر Apollo سری Discovery مدل 400-58000
- دانلود دیتاشیت دتکتور حرارتی آدرس پذیر Apollo سری Discovery مدل 400-58000
- راهنمای سیم بندی و نصب و کددهی پایه دتکتور Aollo سری Discovery
BIM file
Certification document
CPR – Certificate of Constancy of Performance
VdS – Verband der Schadenversicherer
LPCB – Loss Prevention Certification Board Certificate
BOSEC – Belgian Organisation for Security Certification
CPR – UKCA Certificate of Constancy of Performance
DBI – UK Quality System (Module D) Certificate
SBSC – Svensk Brand & Sakerhets Certifiering AB Certificate
Declaration of Performance
DoP – Declaration of Performance
DoP – UKCA Declaration of Performance
Declaration of Conformity
EMC Directive 2014__30_EU_RoHS Directive 2011_65_EU_2015_863_EU
