ماژول الکترونیکی آدرسپذیر IQ8MCP بدون ایزولاتور و مجهز به رله، یک راهکار حرفهای و قابلاعتماد برای استفاده در سیستمهای اعلام حریق آدرسپذیر است که بر روی لوپ تغذیهشونده و شبکه esserbus کار میکند. این ماژول با طراحی باریک (Slimline) و مصرف انرژی بسیار پایین، گزینهای مناسب برای پروژههای مدرن اعلام حریق به شمار میآید.
این ماژول دارای کنتاکت رله تبدیلی شناور (Changeover) با حالتهای NC/C یا NO/C است که با فعال شدن دتکتور یا شستی، خروجی رله نیز فعال میشود. عملکرد آن بهگونهای است که در صورت عدم اتصال به باس، بهعنوان یک شستی معمولی (Conventional MCP) عمل میکند. خروجی رله را میتوان در پنلهای System 8000 و IQ8Control بهصورت یک گروه کنترلی با توابع تحریک قابلبرنامهریزی تعریف کرد که انعطافپذیری بالایی در طراحی سیستم ایجاد میکند.
ماژول IQ8MCP بدون ایزولاتور، دارای نشانگر نوری آلارم و قابلیت قفل شدن وضعیت آلارم بوده و از طریق ترمینالهای اتصال پلاگینی، نصب سریع و آسانی دارد. وجود چند ورودی کابل در قسمت بالا، پایین و پشت بدنه، امکان سیمکشی منعطف را فراهم میسازد و قابلیت نصب روی قوطیهای توکار استاندارد را دارد. همچنین امکان تست عملکرد با کلید سرویس شستی اعلام حریق وجود دارد و شستیهایی که هنوز آماده بهرهبرداری نیستند، میتوانند با برچسب «Out of order» مشخص شوند.
این ویژگیها باعث شدهاند ماژول الکترونیکی IQ8MCP بدون ایزولاتور با رله، انتخابی ایدهآل برای پروژههای اعلام حریق آدرسپذیر باشد که نیاز به کنترل تجهیزات جانبی و مدیریت پیشرفته آلارم دارند.

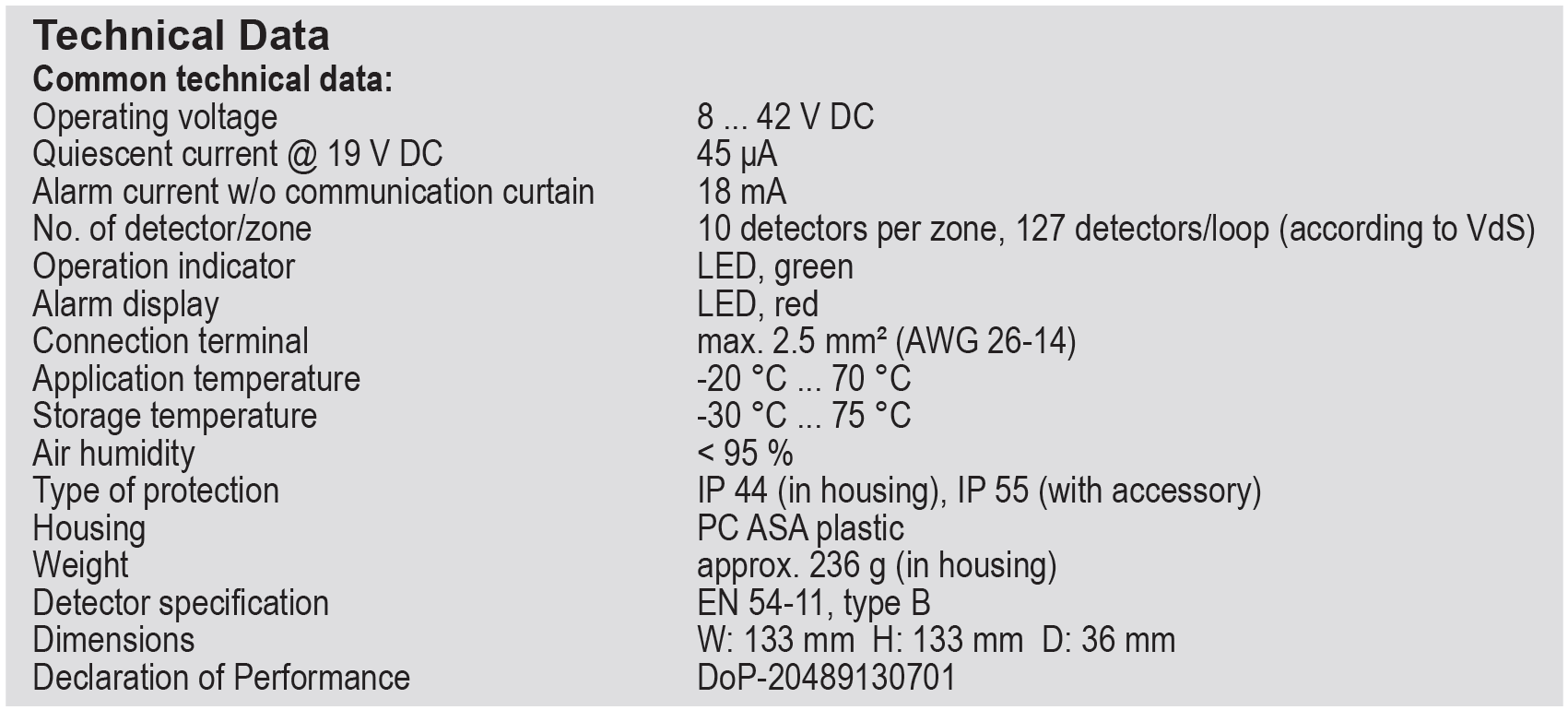

مشخصات فنی محصول
این ماژول الکترونیکی با ولتاژ کاری ۸ تا ۴۲ ولت DC عمل میکند و در حالت آمادهبهکار در ولتاژ ۱۹ ولت DC تنها حدود ۴۵ میکروآمپر جریان مصرف دارد که نشاندهنده مصرف انرژی بسیار پایین آن است. جریان آلارم دستگاه بدون پرده ارتباطی برابر با ۱۸ میلیآمپر بوده و رله خروجی آن توان تحمل بار تا ۳۰ ولت DC با جریان ۱ آمپر را دارد.
این محصول امکان اتصال حداکثر ۱۰ دتکتور در هر زون و تا ۱۲۷ دتکتور در هر لوپ را مطابق با استاندارد VdS فراهم میکند. نشانگر LED سبز برای نمایش وضعیت عملکرد و LED قرمز برای نمایش وضعیت آلارم روی دستگاه تعبیه شده است. ترمینالهای اتصال تا سطح مقطع ۲٫۵ میلیمتر مربع را پشتیبانی میکنند که سیمکشی را ساده و ایمن میسازد.
ماژول در بازه دمایی ۲۰- تا ۷۰+ درجه سانتیگراد بهطور پایدار کار میکند و دمای نگهداری آن از ۳۰- تا ۷۵+ درجه سانتیگراد است. حداکثر رطوبت مجاز برای عملکرد صحیح کمتر از ۹۵ درصد میباشد. درجه حفاظت دستگاه IP44 در داخل بدنه بوده و با استفاده از متعلقات جانبی تا IP55 افزایش مییابد.
بدنه از جنس پلاستیک مقاوم PC ASA ساخته شده و وزن تقریبی آن با احتساب قاب حدود ۲۳۶ گرم است. این محصول مطابق با استاندارد EN 54-11 نوع B طراحی شده و ابعاد آن ۱۳۳×۱۳۳×۳۶ میلیمتر است. همچنین دارای گواهی عملکرد (DoP) به شماره DoP-20488130701 میباشد که انطباق آن با الزامات سیستمهای حرفهای اعلام حریق را تأیید میکند.
