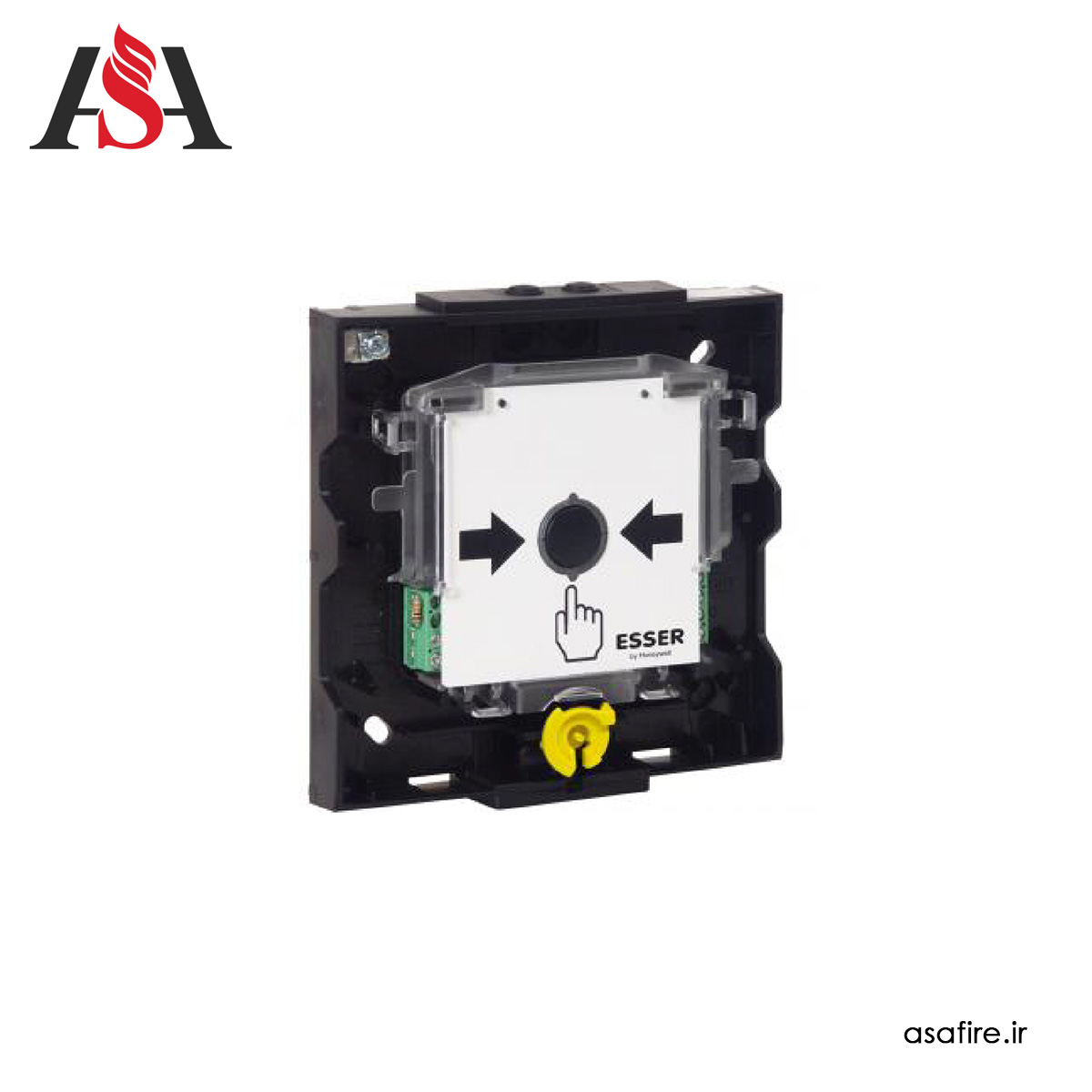

ماژول الکترونیکی آدرسپذیر IQ8MCP یک راهکار حرفهای و انعطافپذیر برای استفاده در سیستمهای اعلام حریق مبتنی بر esserbus و لوپ تغذیهدار است. این ماژول با طراحی باریک (Slimline) و مصرف انرژی پایین، گزینهای ایدهآل برای پروژههای مدرن اعلام حریق به شمار میرود و بهراحتی روی قوطیهای توکار استاندارد نصب میشود.
این ماژول دارای قفل آلارم و نشانگر نوری آلارم بوده و در صورت نیاز امکان اتصال شستی اعلام حریق متعارف (Conventional MCP) را نیز فراهم میکند. در شرایطی که اتصال BUS برقرار نباشد، دستگاه بهصورت شستی متعارف عمل میکند که این موضوع انعطافپذیری بالایی در طراحی سیستم ایجاد مینماید. وجود ایزولاتور داخلی در شستی اعلام حریق باعث افزایش ایمنی و پایداری لوپ میشود.
یکی از قابلیتهای مهم این ماژول، امکان اتصال یک زون دتکتور خارجی (D-Line) است که میتوان تا ۱۰ شستی متعارف را به آن متصل کرد. هر شستی دارای مقاومت آلارم داخلی ۱ کیلواهم بوده و تنظیمات عملکرد سیستم از طریق نرمافزار Tools 8000 انجام میشود. پس از فعال شدن آلارم، آدرس ماژول و متن برنامهریزیشده مربوط به شستی IQ8 بهصورت خودکار روی پنل نمایش داده میشود که مدیریت و عیبیابی سیستم را بسیار سادهتر میکند.
این ماژول از ترمینالهای اتصال سوکتی (Plug-in) بهره میبرد و امکان استفاده از ترمینالهای پیچی اختیاری نیز وجود دارد. همچنین ورودی کابل از بالا، پایین یا پشت بدنه در نظر گرفته شده تا نصب در شرایط مختلف بهراحتی انجام شود. قابلیت تست با کلید سرویس شستی و امکان علامتگذاری تجهیزات خارج از سرویس (Out of Order) از دیگر مزایای کاربردی این ماژول است. طول مجاز کابل زون خارجی تا ۵۰۰ متر بوده که آن را برای پروژههای بزرگ و گسترده نیز کاملاً مناسب میسازد.
مشخصات فنی محصول
این ماژول با ولتاژ کاری ۸ تا ۴۲ ولت DC عمل میکند و بهدلیل مصرف انرژی پایین، جریان حالت آمادهبهکار آن در ولتاژ ۱۹ ولت DC تنها ۴۵ میکروآمپر است. جریان آلارم دستگاه بدون پرده ارتباطی ۱۸ میلیآمپر میباشد. این تجهیز امکان اتصال ۱۰ دتکتور در هر زون و حداکثر ۱۲۷ دتکتور در هر لوپ (طبق تأییدیه VdS) را فراهم میکند.
وضعیت عملکرد از طریق LED سبز و وضعیت آلارم از طریق LED قرمز نمایش داده میشود. ترمینالهای اتصال قابلیت پشتیبانی از سیم تا سطح مقطع ۲٫۵ میلیمتر مربع را دارند که نصب و سیمکشی را ساده میکند. این ماژول در بازه دمایی ۲۰- تا ۷۰+ درجه سانتیگراد بهصورت پایدار کار کرده و دمای نگهداری آن از ۳۰- تا ۷۵+ درجه سانتیگراد میباشد. حداکثر رطوبت مجاز کمتر از ۹۵ درصد است.
درجه حفاظت دستگاه IP44 در داخل بدنه بوده و با استفاده از متعلقات جانبی تا IP55 افزایش مییابد. بدنه از جنس پلاستیک مقاوم PC ASA ساخته شده و وزن تقریبی آن همراه با قاب ۲۳۶ گرم است. این محصول مطابق با استاندارد EN 54-11 نوع B طراحی شده و ابعاد آن ۱۳۳×۱۳۳×۳۶ میلیمتر میباشد. همچنین دارای گواهی عملکرد (DoP) به شماره DoP-20489130701 است که کیفیت و انطباق آن با الزامات سیستمهای اعلام حریق را تأیید میکند.
