دتکتور دود متعارف پایه رله دار ESSER مدل 800361.10
دتکتور دود threshold با کنتاکت رله مدل 800361.10 برای مانیتورینگ تجهیزات، شامل یک دتکتور دود متعارف مدل 800371 از سری ES Detect به همراه یک پایه دتکتور مدل 805592 است که امکان اتصال مستقیم به منبع تغذیه 48 ولت DC را فراهم میکند. بنابراین این دتکتور نیازی ندارد که حتماً به یک پنل مرکزی اعلام حریق متصل شود.
در صورتی که دتکتور حریق را تشخیص دهد، یک کنتاکت رله Floating فعال میشود تا وضعیت آلارم منتقل گردد. کنتاکت رله بهصورت پیشفرض در حالت نرمال بسته (NC) است، اما میتواند با استفاده از یک جامپر لحیمکاری روی مدار، به حالت نرمال باز (NO) نیز تغییر داده شود.
دتکتور دودی سری ES Detect که در این پایه استفاده میشود، میتواند از طریق قطع کوتاه (۴ ثانیه) در تغذیه دتکتور، به صورت دستی یا خودکار ریست شود.
کاربرد معمول این دتکتور، پایش و نظارت بر ایستگاههای مخابراتی سیار است؛ بهعنوان مثال ایستگاههای BTS.
این دتکتورها بهطور کامل با سیستم ES Line سازگار هستند و با بهرهگیری از فناوری چندین سنسور متفاوت، توانایی تشخیص انواع حریق را حتی در دشوارترین شرایط محیطی دارند. هر زون میتواند تا ۳۰ دتکتور را پشتیبانی کند. این دتکتورها دارای حساسیت یکنواخت در پاسخدهی برای انواع مختلف حریق بوده و طراحی ویژه سنسور و مدارات الکترونیکی آنها سبب کاهش چشمگیر تاثیر نویزهای الکترومغناطیسی و افزایش فاصله سیگنال تا نویز شده است.
سامانه داخلی دستگاه قادر است بهصورت خودکار با تغییرات محیطی سازگار شود و با استفاده از جبرانسازی الکترونیکی Drift، آثار آلودگی و فرسودگی طولانیمدت را اصلاح کند. ساختار تشخیصی این دتکتور دارای مقاومت بسیار بالا در برابر آلارمهای کاذب است که این امر با تحلیل زمانی دادههای سنسورها، به همراه توری محافظ ضدحشره و آببندی بخش پشتی برای جلوگیری از نفوذ هوا حاصل شده است. همچنین الگوریتمهای فیلتر هوشمند، سیگنالهایی را که با الگوی واقعی حریق سازگار نیستند حذف میکنند.
این دتکتور از سیستم خودنظارتی هوشمند بهره میبرد که عملکرد الکترونیک و وضعیت سنسورها را بهصورت مداوم تحت کنترل قرار میدهد. نوع دتکتور حرارتی با استفاده از حلقه سیاه موجود روی لوله نوری قابل شناسایی است. علاوه بر آن، ساعت کارکرد، تعداد آلارمها و تعداد خطاها نیز در حافظه هر دتکتور ثبت شده و قابل بازیابی هستند. دادههای عملیاتی مجموعه دتکتورها را میتوان از طریق کامپیوتر استاندارد و رابط فیلدباس دریافت کرد.
این دتکتور دارای LED نمایشگر برای نشان دادن وضعیت آلارم بوده و همچنین میتواند شناسه دتکتور را برای عملیات سرویس و نگهداری نمایش دهد و تا ۸۰۰۰ ابزار را پشتیبانی کند. این محصول با سوکت و پایه استاندارد، رله پایه، آداپتور مخصوص نصب سقفی، درپوش محافظ برای مراحل نصب اولیه و همچنین کیت مخصوص نصب آویز از سقف عرضه میشود.

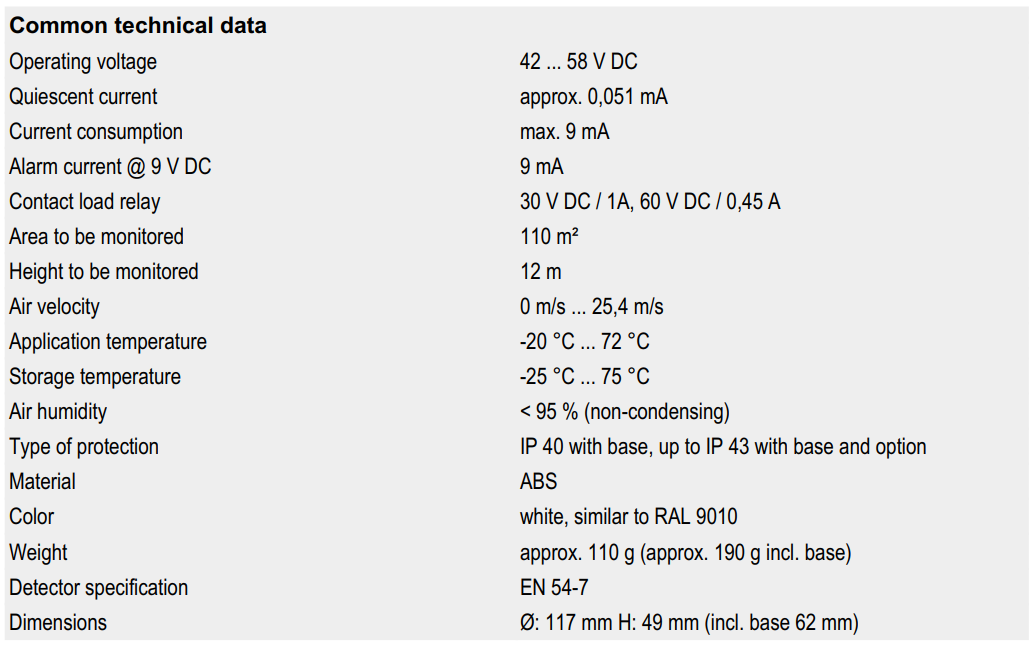

مشخصات فنی محصول
این دتکتور با ولتاژ عملیاتی 42 تا 58 ولت DC کار میکند و دارای جریان استندبای تقریباً 0.051 میلیآمپر و حداکثر جریان مصرفی 9 میلیآمپر است. جریان هشدار در ولتاژ 9 ولت DC برابر با 9 میلیآمپر میباشد. خروجی رله قادر به تحمل بار 30 ولت DC با جریان 1 آمپر و 60 ولت DC با جریان 0.45 آمپر است.
مساحت تحت پوشش این دیتکتور حدود 110 متر مربع و ارتفاع تحت پوشش تا 12 متر میباشد. دستگاه قادر است در جریان هوای 0 تا 25.4 متر بر ثانیه عملکرد داشته باشد و در بازه دمایی -20 تا +72 درجه سانتیگراد کار میکند. دمای ذخیرهسازی بین -25 تا +75 درجه سانتیگراد است و رطوبت هوای مجاز کمتر از 95 درصد و بدون تراکم میباشد.
این دتکتور از نوع IP40 با پایه و تا IP43 با گزینههای اضافی محافظت میشود و جنس بدنه آن از ABS میباشد. رنگ آن سفید مشابه RAL 9010 است و وزن دستگاه حدود 110 گرم (حدود 190 گرم همراه با پایه) میباشد. دیتکتور مطابق استاندارد EN 54-7 ساخته شده و ابعاد آن Ø 117 میلیمتر و ارتفاع 49 میلیمتر (62 میلیمتر شامل پایه) است.
