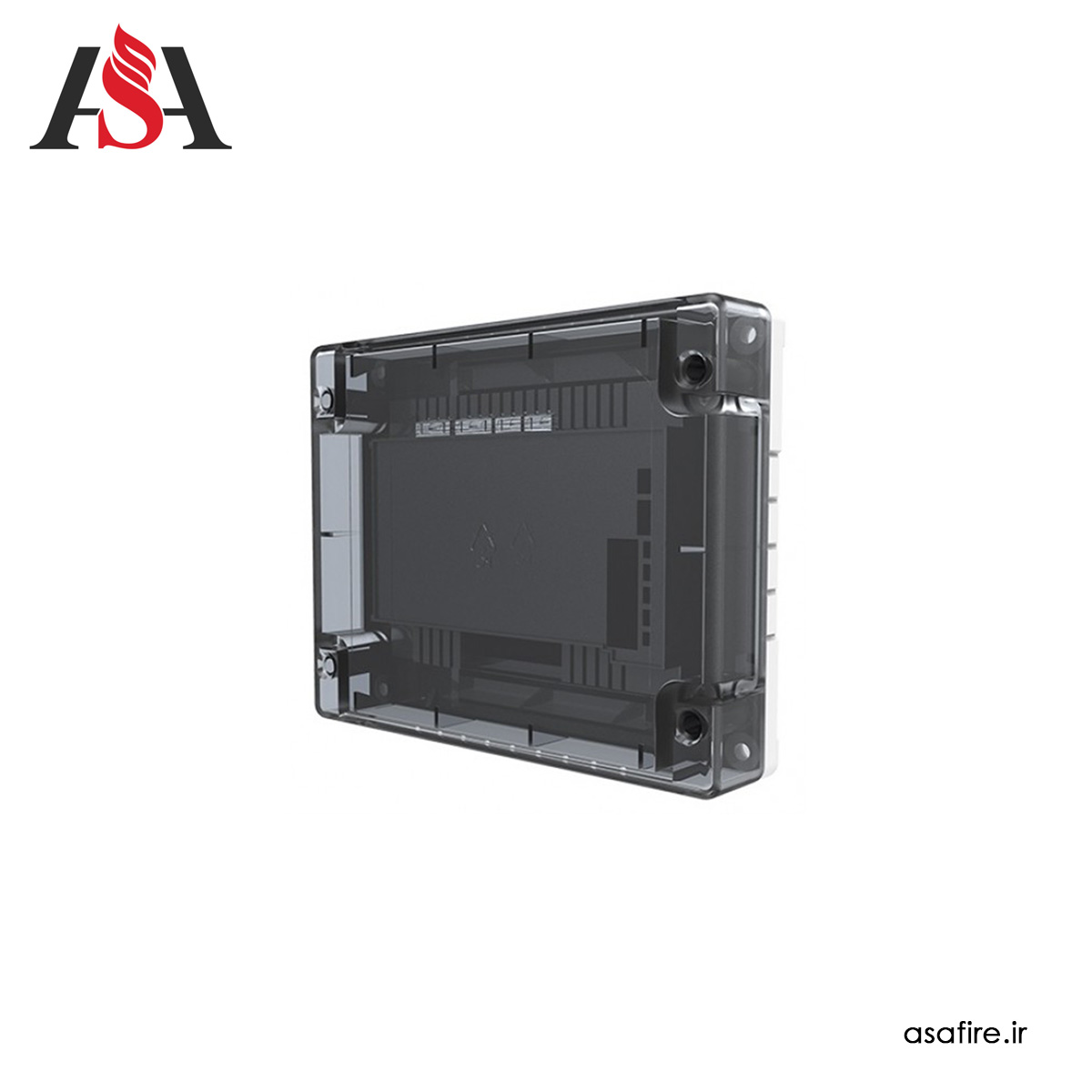

ماژول 2 زون هوچیکی مدل CHQ-DZM(SCI) یک زون کنترلر می‌باشد. به طوری که این زون مانیتور دارای 2 زون ورودی بوده که هر زون می‌تواند تا 30 عدد دتکتور متعارف را به سیستم آدرس پذیر آنالوگ با پروتکل ESP HOCHIKI متصل نماید. پروتکل ESP سازگار با پنل‌های KENTEC و NSC و FIRECLASS و ADVANCED می‌باشد.
قابل توجه است که این مدل CHQ-DZM(SCI) جایگزین مدل قدیمی آن CHQ-Z شده است.
زون مانیتور هوچیکی CHQ-DZM(SCI) داری مدار محافظ در برابر اتصال کوتاه یا همان Short Circuit به منظور جلوگیری از آسیب رساندن به لوپ سیستم اعلام حریق آدرس پذیر می‌باشد.
زون مانیتور HOCHIKI مدل CHQ-DZM(SCI) در دو نوع استاندارد یا همان OEM و ریلی یا همان DIN Rail تولید می‌شود.
نوع استاندارد آن یا همان OEM دارای یک باکس جهت نگهداری ماژول در داخل آن و نصب بر روی سطح صاف می‌باشد.
اما در نوع DIN یا همان ریلی ماژول بر روی ریل نصب می‌گردد که برای استفاده در تابلوهای صنعتی برق مناسب خواهد بود و پارت نامبر کامل آن به صورت CHQ-DZM/DIN(SCI) نوشته می‌شود.
واژه DZM مخفف Dual Zone Monitor می‌باشد بدین معنی که این ماژول می‌تواند 2 زون متعارف را پشتیبانی نماید به طوری که در هر زون می‌توان تا 30 عدد دتکتور متعارف قرار گیرد و به طور کلی تا 60 قطعه متعارف را به آن متصل نمود و این قطعات در لوپ سیستم آدرس پذیر جای می‌گیرند.
واژه SCI مخفف Short Circuit Isolator می‌باشد که بدین معنی که این دستگاه در هنگام اتصال کوتاه، ایزوله شده و به سایر قطعات موجود در لوپ آدرس پذیر آسیب نمی‌رساند.
به منظور آدرس دهی این زون مانیتور بایستی از کلیدهای DIL Switches که بر روی ماژول تعبیه شده است استفاده نمود.
بسته به سیستم اعلام حریق متعارف متصل شده به ماژول زون مانیتور می‌توان نوع انتهای خط مورد نیاز را انتخاب نمود.
حالت اول استفاده از دیود زنر در انتهای خط می‌باشد که این دیود با شماره قطعه TE-RH-E و پارت نامبر Hochiki Part No 2-1-1-016 به تعداد دو عدد در داخل بسته بندی زون مانیتور وجود دارد. برای نصب آن بایستی پایه L را به مثبت زون و پایه C را به منفی زون متصل نمود
حالت دوم در صورتی که انتهای خط فعال و ادامه دار باشد، که این مورد مختص اتصال زون ماژول به پنل‌های Kentec مدل Sigma CP است. بایستی ترمینال زون به قطعه ای به نام Line Continuity Monitoring Unit یا همان LCMU متصل شود.
در این حالت باید به صورت مستقیم یک عدد خازن 47 میکروفاراد به ترمینال زون به صورت مستقیم متصل شود. این خازن با پارت نامبر Hochiki Part No (2-2-7-031) به تعداد 2 عدد در بسته‌بندی دستگاه وجود دارد.
لازم به توضیح است که در صورت نیاز به قطعه LCMU، آن را بایستی به صورت جداگانه تهیه نمود که پارت نامبر آن Hochiki Part No 1270070-00 می‌باشد.
حالت سوم در صورتی که انتهای خط یا همان EOL به صورت مقاومت باشد بایستی از مقاومت 6.8 کیلواهم استفاده شود که این قطعه با پارت نامبر (2-2-5-1015) در داخل بسته‌بندی دستگاه به تعداد 4 عدد وجود دارد.
لازم به ذکر است که مقاومت مناسب برای EOL جهت مانیتور نمودن ورودی ماژول مقاومت 10 کیلواهم می‌باشد.
بایستی به این نکته توجه داشت که چنانچه از شستی اعلام حریق متعارف در اتصال به زون ماژول CHQ-DZM/OEM(SCI) استفاده می‌شود باید آن را در ابتدای خط و قبل از دتکتورها قرار داد.
لازم به ذکر است که در نسخه استاندارد یا همان OEM ماژول زون مانیتور HOCHIKI مدل CHQ-DZM(SCI) بایستی با استفاده از DIL Switch ها تنظیم نمود که از مقاومت در انتهای خط استفاده شده و یا دیود. که برای تنظیم کردن این گزینه بایستی به دفترچه راهنمای دستگاه مراجعه نمود.

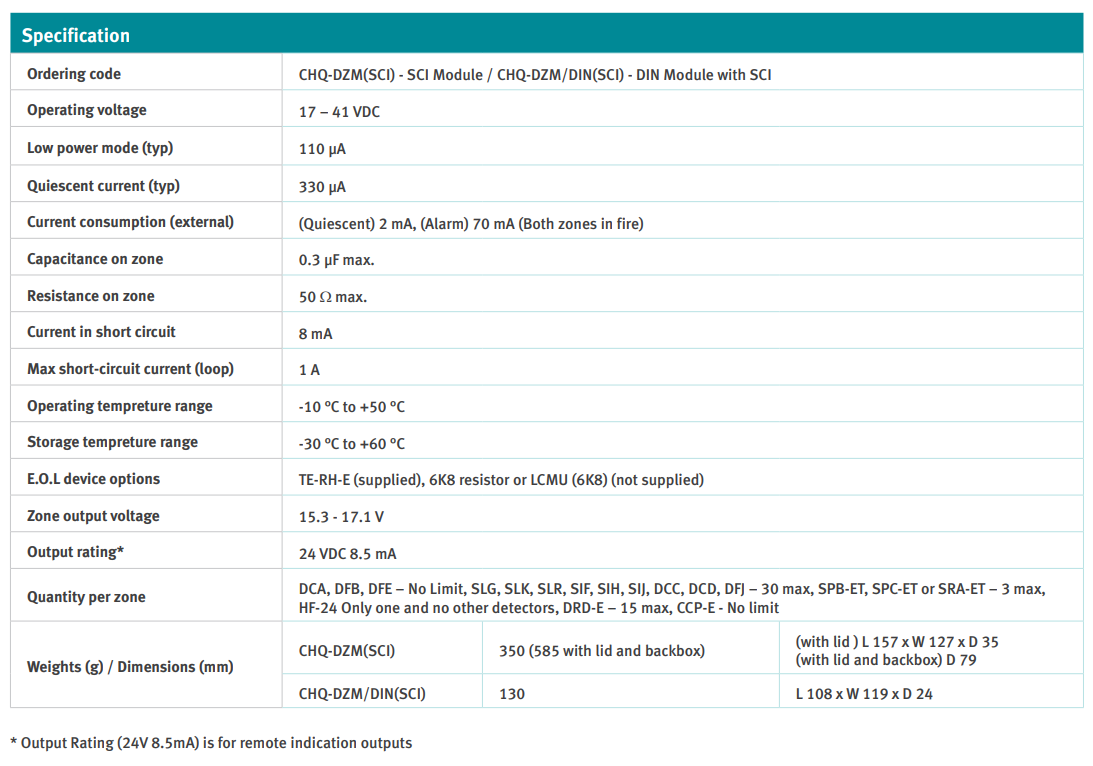

زون مانیتور HOCHIKI مدل CHQ-DZM(SCI) دارای استانداردهای بین المللی LPCB انگستان، Vds آلمان و CE اروپا می‌باشد.
ماژول زون مانیتور HOCHIKI مدل CHQ-DZM(SCI) ساخت کشور انگلستان می‌باشد.
دانلود دیتاشیت ماژول زون مانیتور دو زون HOCHIKI مدل CHQ-DZM(SCI)
دانلود راهنمای نصب محصولات HOCHIKI سری CHQ
دانلود Certificate ماژول زون مانیتور HOCHIKI مدل CHQ-DZM(SCI)
